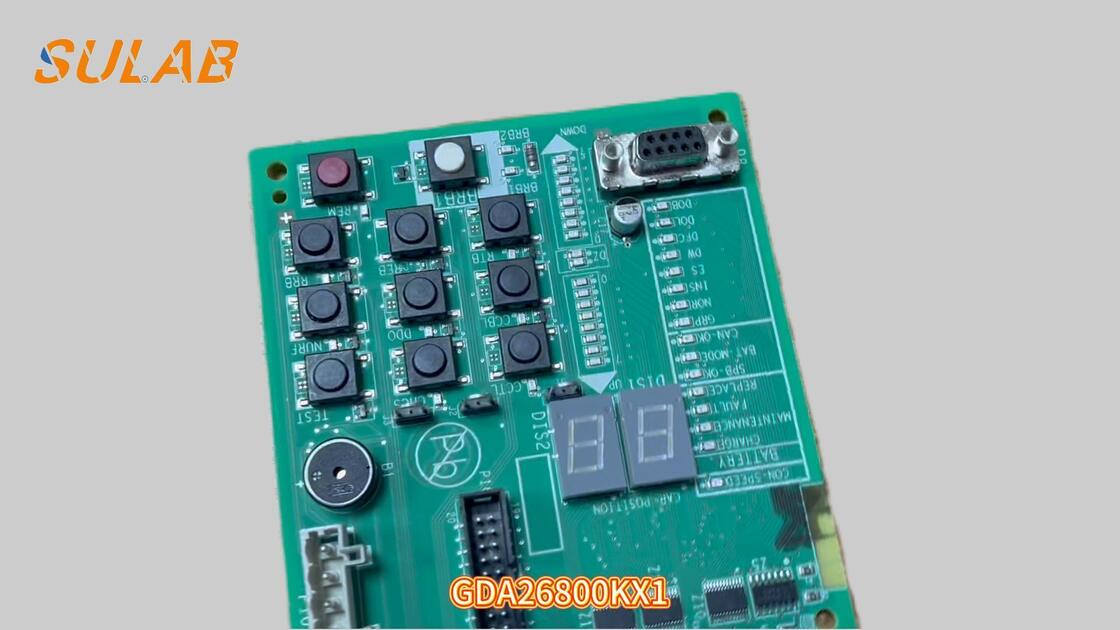

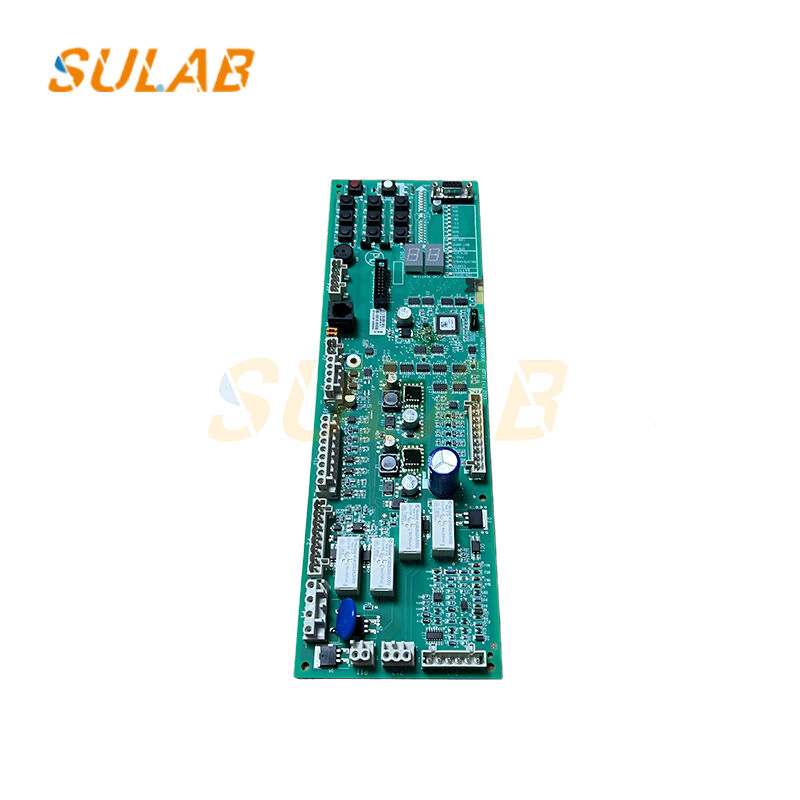

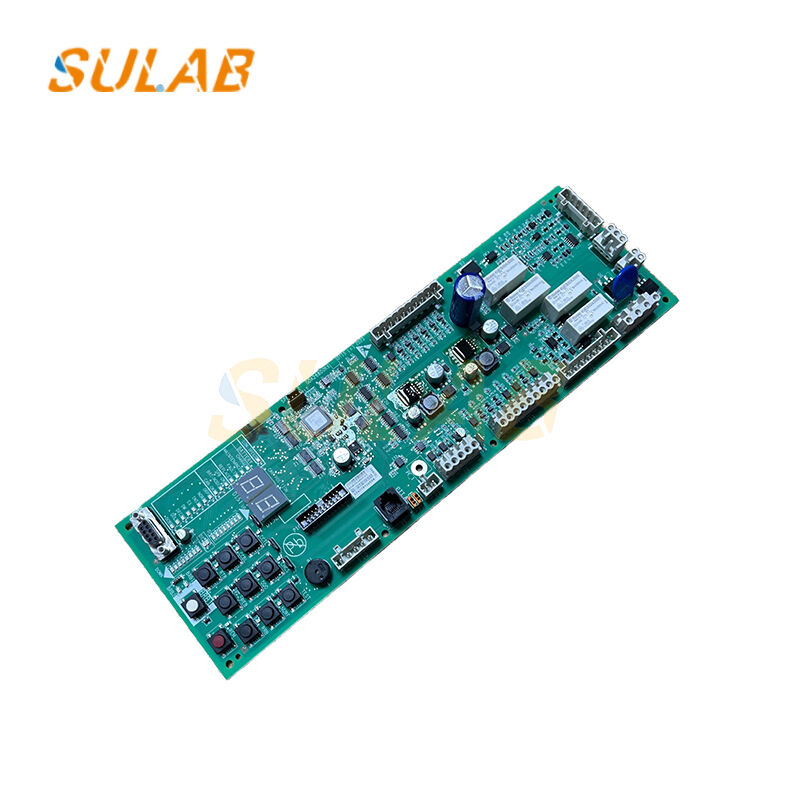

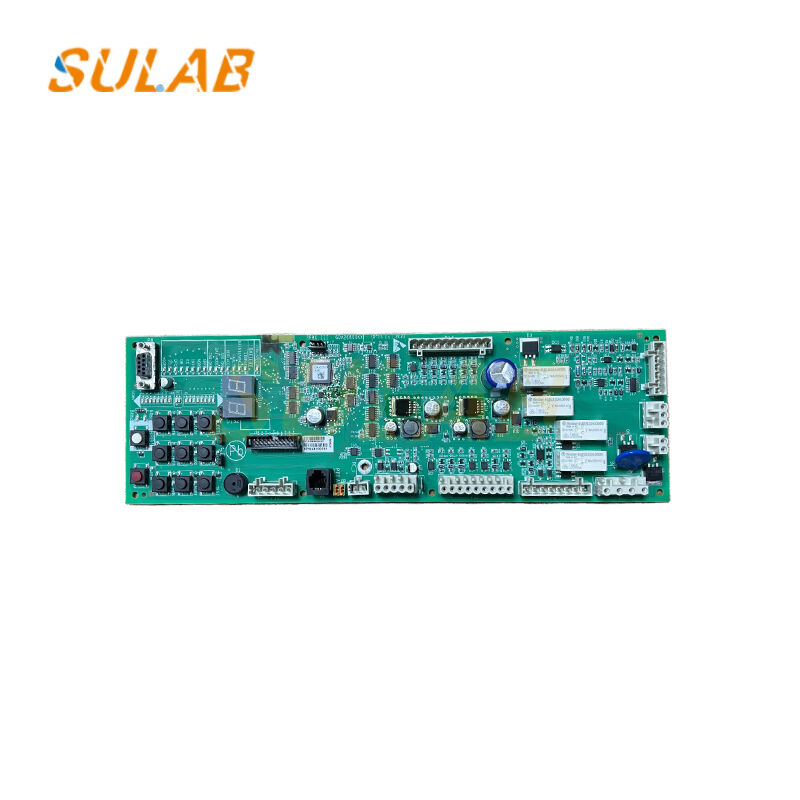

ওটিস এলিভেটর SPBC-III PCB বোর্ড GDA26800KX1 জেন2 এলিভেটরের সেফটি প্রোটেকশন ও ব্রেক কন্ট্রোল সিস্টেমের জন্য আসল কন্ট্রোল বোর্ড
ওটিস GDA26800KX1 হল একটি SPBC-III (সেফ প্রোটেকশন ও ব্রেক কন্ট্রোল III) এলিভেটর কন্ট্রোল সার্কিট বোর্ড (PCB), যা ওটিসের Gen2, EFT, SkyRise এবং অন্যান্য সিরিজের এলিভেটর কন্ট্রোল সিস্টেমের মূল নিরাপত্তা ও লজিক কন্ট্রোল ইউনিট।
| ব্র্যান্ড | SULAB |
| বিবরণ | এলিভেটর যন্ত্রাংশ |
| মডেল | GDA26800KX1 |
| MOQ | 1PC |
| পরিবহন | TNT, UPS, DHL, Fedex, Air, Sea |
| প্রযোজ্য | এলিভেটর |
| প্যাকেজ | কার্টন, কাঠের কেস, প্যালেট ইত্যাদি |
| ডেলিভারির সময় | সাধারণত পেমেন্টের পর ২-৩ কার্যদিবস |
| ওয়ারেন্টি | এক বছর |
| পেমেন্ট পদ্ধতি | কোম্পানি ব্যাংক, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল ইত্যাদি |
নিরাপত্তা সার্কিট পর্যবেক্ষণ ও সুরক্ষা: এলিভেটর দরজার লক সার্কিট, নিরাপত্তা সার্কিট, জরুরি স্টপ সার্কিট, স্পিড গভর্নর, নিরাপত্তা ব্রেক এবং বাফার সহ সমস্ত নিরাপত্তা সুইচগুলির অবস্থা রিয়েল-টাইমে পর্যবেক্ষণ করে।
কোন নিরাপত্তা যোগাযোগ বিচ্ছিন্ন বা ত্রুটি সনাক্ত হলে, সিস্টেম অবিলম্বে অপারেশন কন্ট্রোল সিগন্যাল বন্ধ করে দেয়, এলিভেটরকে থামিয়ে লক করে দেয়, এলিভেটরকে অনিরাপদ অবস্থায় শুরু বা চালানো থেকে বিরত রাখে।
ব্রেক নিয়ন্ত্রণ ও পর্যবেক্ষণ: প্রধান কন্ট্রোল সিস্টেম থেকে কমান্ড গ্রহণ করে এবং এলিভেটরের ব্রেক খোলা ও বন্ধ হওয়াকে নির্ভুলভাবে নিয়ন্ত্রণ করে, এলিভেটর শুরু, চলাচল, লেভেলিং এবং থামার সময় ব্রেকিং নিরাপত্তা নিশ্চিত করে।
ব্রেক সুইচের খোলা/বন্ধ অবস্থার রিয়েল-টাইম ফিডব্যাক প্রদান করে, ব্রেক সঠিকভাবে কাজ করছে কিনা তা পর্যবেক্ষণ করে এবং স্লিপেজ, ওভারশুটিং বা বটমিং আউট হওয়ার মতো ঝুঁকি প্রতিরোধ করে।
I/O সংকেত প্রক্রিয়াকরণ ও লজিক নিয়ন্ত্রণ: একটি ইন্টারফেস বোর্ড হিসাবে, এটি এলিভেটর মেশিন রুম, হোইস্টওয়ে, কার এবং ল্যান্ডিং দরজা থেকে ডিজিটাল ইনপুট সংকেত (যেমন ইন্সপেকশন সুইচ, লিমিট সুইচ এবং লেভেলিং সেন্সর) সংগ্রহ করার জন্য দায়ী।
এলিভেটর সিস্টেমের বিভিন্ন যৌক্তিক ক্রিয়া সমন্বয় করে রিলে, কন্টাক্টর, ইন্ডিকেটর লাইট এবং অন্যান্য অ্যাকচুয়েটর চালানোর জন্য কন্ট্রোল সংকেত আউটপুট করে।
সিস্টেম যোগাযোগ ও অবস্থা ফিডব্যাক
নিরাপত্তা অবস্থা, অপারেটিং প্যারামিটার এবং ত্রুটি কোড প্রেরণের জন্য এলিভেটর প্রধান কন্ট্রোল বোর্ডের (যেমন GECB/TCBC) সাথে যোগাযোগ করে।
যখন একটি ত্রুটি সনাক্ত করা হয়, তখন ত্রুটির তথ্য রেকর্ড করা হয় এবং আপলোড করা হয়, যা একটি সার্ভারের মাধ্যমে রক্ষণাবেক্ষণ কর্মীদের দ্বারা সমস্যা সমাধানে সহায়তা করে।
ড্রাইভ ও সুরক্ষা সহায়ক সার্কিট
কিছু মডেলে বাহ্যিক সেন্সর এবং সুইচগুলিতে স্থিতিশীল পাওয়ার সরবরাহ করার জন্য ড্রাইভ সহায়ক সার্কিট অন্তর্ভুক্ত থাকে এবং ওভারকারেন্ট ও শর্ট-সার্কিট সুরক্ষা প্রদান করে।
প্রশ্ন ১: আমি কীভাবে সঠিক প্রতিস্থাপন এলিভেটর PCB বোর্ড সনাক্ত করব?
একটি প্রতিস্থাপন এলিভেটর PCB বোর্ড সনাক্ত করতে, মূল পার্ট নম্বর, হার্ডওয়্যার রিভিশন, বোর্ডের মার্কিং এবং এলিভেটর কন্ট্রোলার মডেল পরীক্ষা করুন। PCB-এর উভয় পাশের স্পষ্ট ছবি বিভিন্ন সংস্করণ সনাক্ত করতে সাহায্য করতে পারে।
প্রশ্ন ২: একই রকম পার্ট নম্বরযুক্ত এলিভেটর PCB বোর্ডগুলি কি অদলবদলযোগ্য হতে পারে?
অগত্যা নয়। একই রকম পার্ট নম্বরযুক্ত এলিভেটর PCB বোর্ডগুলি হার্ডওয়্যার রিভিশন, ফার্মওয়্যার, সংযোগকারী লেআউট বা যোগাযোগ প্রোটোকলের ক্ষেত্রে ভিন্ন হতে পারে। বিদ্যমান এলিভেটর সিস্টেমের সাথে সামঞ্জস্যতা যাচাই করতে হবে।
প্রশ্ন ৩: একটি প্রতিস্থাপন এলিভেটর PCB বোর্ডের জন্য কি প্রোগ্রামিং প্রয়োজন?
কিছু প্রতিস্থাপন PCB বোর্ডের জন্য ফার্মওয়্যার কনফিগারেশন, প্যারামিটার সেটিংস বা সিস্টেম-নির্দিষ্ট প্রোগ্রামিং প্রয়োজন। অন্যদের কাছে প্রয়োজনীয় সফ্টওয়্যার ইতিমধ্যে থাকতে পারে। সঠিক পদ্ধতি PCB মডেল এবং এলিভেটর কন্ট্রোল সিস্টেমে এর ভূমিকার উপর নির্ভর করে।
প্রশ্ন ৪: সম্পূর্ণ কন্ট্রোল সিস্টেম পরিবর্তন না করে কি একটি ত্রুটিপূর্ণ এলিভেটর PCB বোর্ড প্রতিস্থাপন করা যেতে পারে?
কিছু ক্ষেত্রে, যদি প্রতিস্থাপনটি বিদ্যমান কন্ট্রোলার, ফার্মওয়্যার, ওয়্যারিং এবং সংযুক্ত উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ হয় তবে একটি পৃথক PCB প্রতিস্থাপন করা যেতে পারে। একজন যোগ্যতাসম্পন্ন টেকনিশিয়ান প্রতিস্থাপনের সিদ্ধান্ত নেওয়ার আগে ত্রুটি নিশ্চিত করা উচিত।
প্রশ্ন ৫: একটি প্রতিস্থাপন এলিভেটর PCB বোর্ড সোর্সিং করার সময় কী তথ্য সরবরাহ করা উচিত?
অনুগ্রহ করে মূল PCB পার্ট নম্বর, হার্ডওয়্যার রিভিশন, এলিভেটর মডেল, বোর্ডের স্পষ্ট ছবি এবং প্রয়োজনীয় পরিমাণ সরবরাহ করুন। SULAB এই বিবরণগুলি পর্যালোচনা করতে এবং উপলব্ধ প্রতিস্থাপন বিকল্পগুলি পরীক্ষা করতে সহায়তা করতে পারে।
