সেমিক্রন এসকেআইপি 36NAB126V1 ইলেকট্রনিক আইজিবিটি মডিউল 1200 ভি 70 এ 18.5 কিলোওয়াট মিনিএসকিআইপি 3 লিফট ড্রাইভের জন্য
-
বিশেষভাবে তুলে ধরা
১২০০ ভোল্ট আইজিবিটি মডিউল
,৭০ একটি বুদ্ধিমান পাওয়ার মডিউল
,18.5 kW MiniSKiiP 3
-
টাইপ36NAB126V1
-
পণ্যের নামসেমিক্রন SKiiP 36NAB126V1 বুদ্ধিমান IGBT মডিউল
-
প্রযোজ্যলিফটের যন্ত্রাংশ, এলিভেটর সরঞ্জাম, এসকেলেটর যন্ত্রাংশের জন্য সাধারণ, যাত্রী উত্তোলন, যাত্রী লিফট
-
পরিবহনক্লায়েন্টদের অনুরোধ, ডিএইচএল টিএনটি ফেডেক্স ইউপিএস, সমুদ্র ডেলিভারি
-
ব্যবসার ধরনপ্রস্তুতকারক
-
প্যাকিংশক্ত কাগজে প্যাক করা
-
মডেল নম্বার36NAB126V1
-
ন্যূনতম চাহিদার পরিমাণ1
-
ডেলিভারি সময়3-5 কার্যদিবস
-
পরিশোধের শর্তD/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন
সেমিক্রন এসকেআইপি 36NAB126V1 ইলেকট্রনিক আইজিবিটি মডিউল 1200 ভি 70 এ 18.5 কিলোওয়াট মিনিএসকিআইপি 3 লিফট ড্রাইভের জন্য

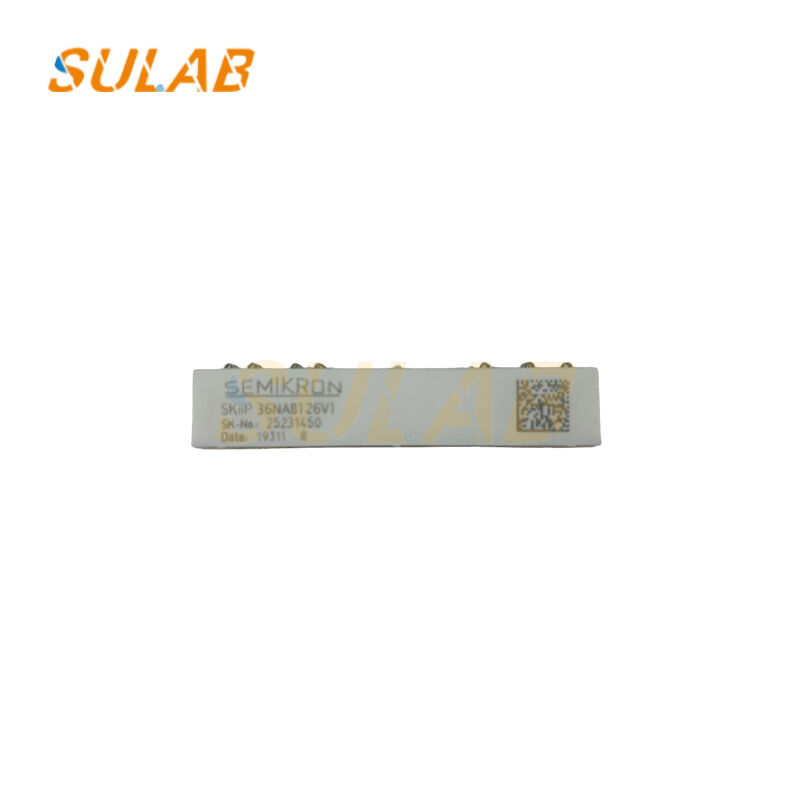

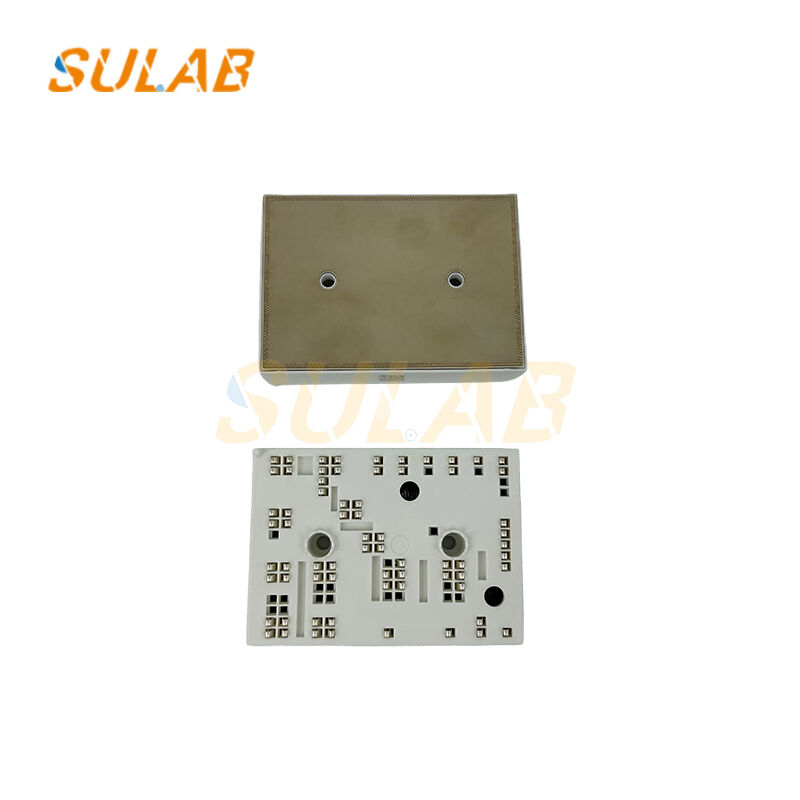

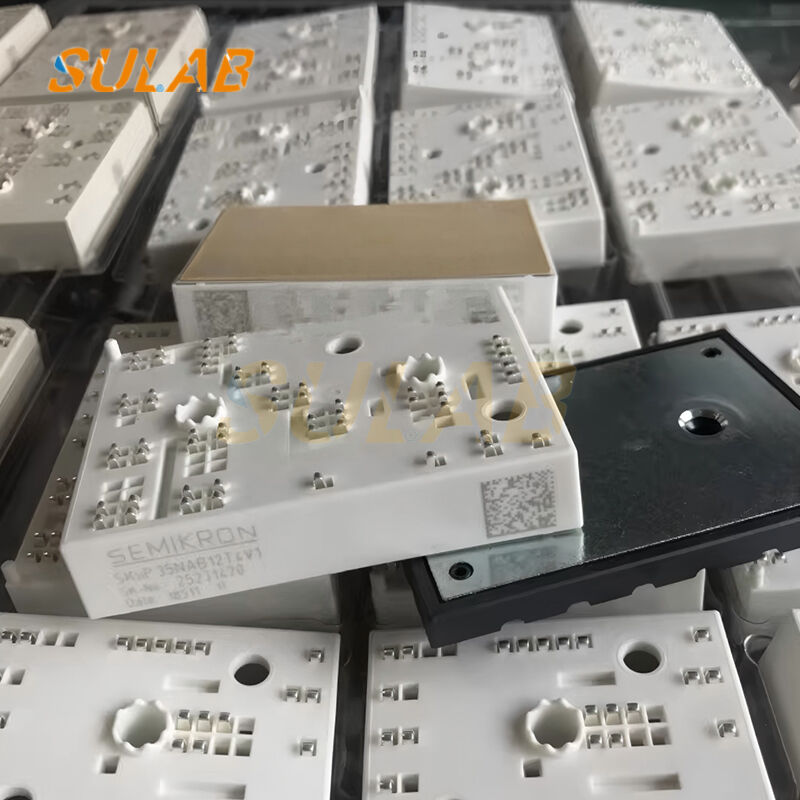

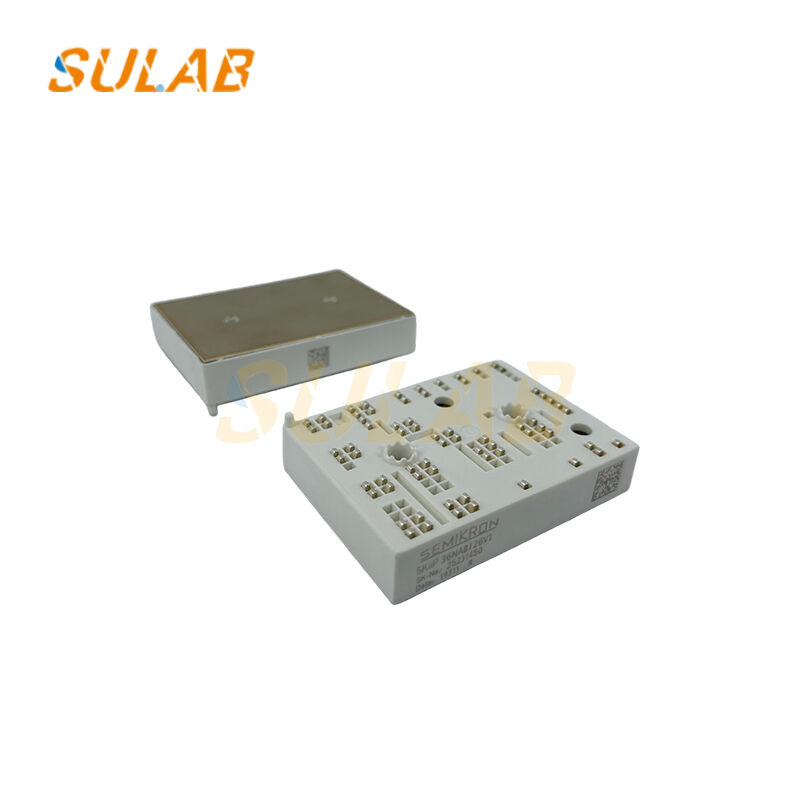

Semikron SKiiP 36NAB126V1 ইন্টেলিজেন্ট IGBT মডিউল 1200 V 70 A 18.5 kW MiniSKiiP 3
রেডি-টু-মাউন্ট ইন্টেলিজেন্ট পাওয়ার মডিউল যা একটি 1200 V / 70 A থ্রি-ফেজ IGBT 3 (ট্রেঞ্চ) ব্রিজ, সফট CAL ফ্রিহুইলিং ডায়োড এবং একটি ইন্টিগ্রেটেড গেট ড্রাইভারকে একটি একক MiniSKiiP 3 PCB-মাউন্ট সাবস্ট্রেটের উপর একত্রিত করে।
প্রধান বৈশিষ্ট্য
- স্প্রিং-কন্টাক্ট প্রযুক্তি সোল্ডার জয়েন্টগুলি দূর করে, কম্পন প্রতিরোধ ক্ষমতা বাড়ায় এবং অ্যাসেম্বলি সময় অর্ধেক করে
- 18.5 kW মোটর ড্রাইভ, সোলার/ইউপিএস ইনভার্টার এবং উচ্চ-ফ্রিকোয়েন্সি পাওয়ার কনভার্টারগুলির জন্য আদর্শ
- UL-স্বীকৃত (ফাইল E63532), তাপীয়ভাবে অপ্টিমাইজড 82 × 59 × 16 মিমি প্যাকেজ
- সেকেন্ডের মধ্যে প্রেস-ফিট বা স্ক্রু মাউন্টিং সহ স্ট্যান্ডার্ড MiniSKiiP হিটসিঙ্কগুলির সাথে ফিট করে
- SKiiP 36NAB126V1-M01 / -M20 ভেরিয়েন্টের জন্য ড্রপ-ইন প্রতিস্থাপন
- বিদ্যমান গেট-ড্রাইভ এবং স্নাবার লেআউটের সাথে পশ্চাৎমুখী-সামঞ্জস্যপূর্ণ
প্রযুক্তিগত বৈশিষ্ট্য
| অংশ সংখ্যা | SKiiP 36NAB126V1 |
|---|---|
| প্রস্তুতকারক | Semikron-Danfoss |
| চিপ প্রযুক্তি | IGBT 3 ট্রেঞ্চ + CAL ডায়োড |
| VCES | 1200 V |
| IC cont / ICRM | 70 A / 350 A (10 ms) |
| Pout (typ.) | 18.5 kW |
| টপোলজি | 3-ফেজ ব্রিজ (CIB) |
| ইন্টিগ্রেটেড ড্রাইভার | হ্যাঁ, ফুল-ব্রিজ গেট ড্রাইভ |
| বিচ্ছিন্নতা | 2.5 kV RMS সিরামিক স্তর |
| সরবরাহ ভোল্টেজ | 15 V (লজিক) |
| সুইচিং ফ্রিকোয়েন্সি | ≤ 20 kHz |
| অপারেটিং তাপমাত্রা | -40 °C … +125 °C (Tj) |
| মাত্রা | 82 মিমি × 59 মিমি × 16 মিমি |
| মাউন্টিং | প্রেস-ফিট বা M3 স্ক্রু |
| ওজন | 162 গ্রাম |
| অনুমোদন | UL E63532, RoHS |
এই ইন্টেলিজেন্ট পাওয়ার মডিউলটি উচ্চ নির্ভরযোগ্যতা সম্পন্ন শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যার জন্য শক্তিশালী কর্মক্ষমতা এবং দ্রুত ইনস্টলেশন প্রয়োজন।
