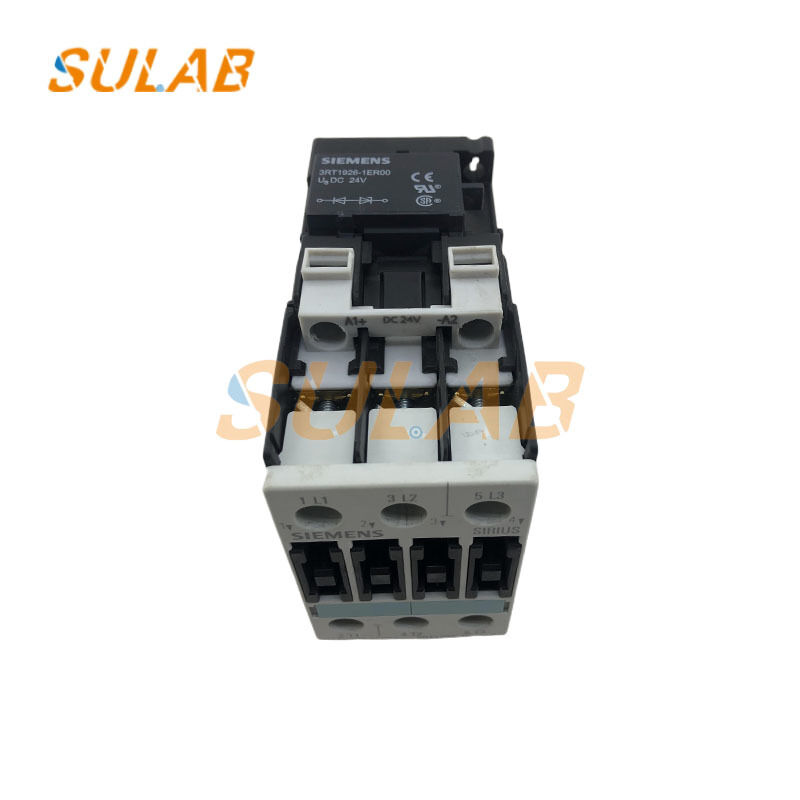

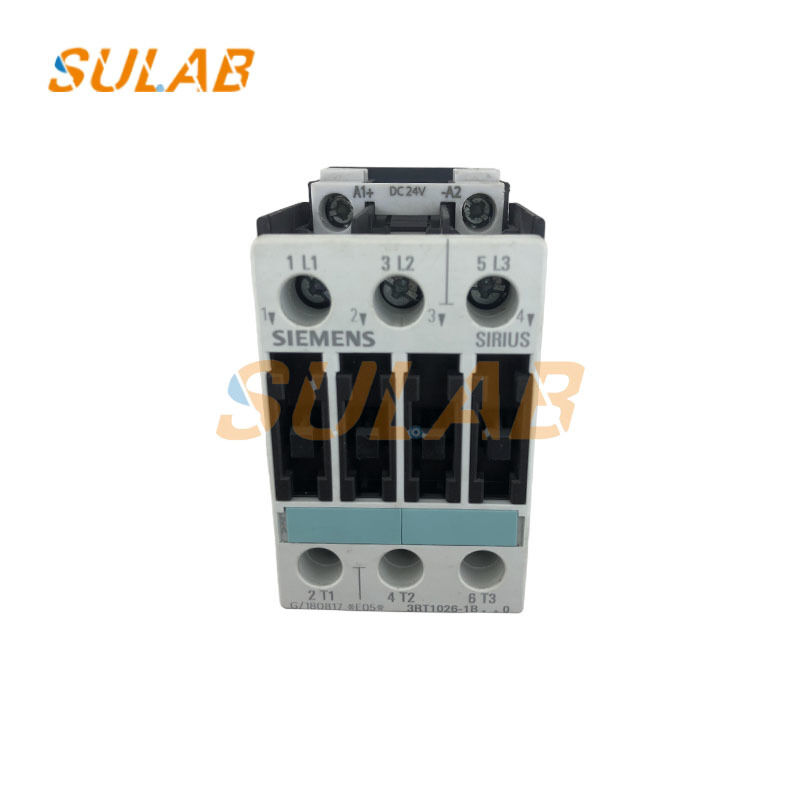

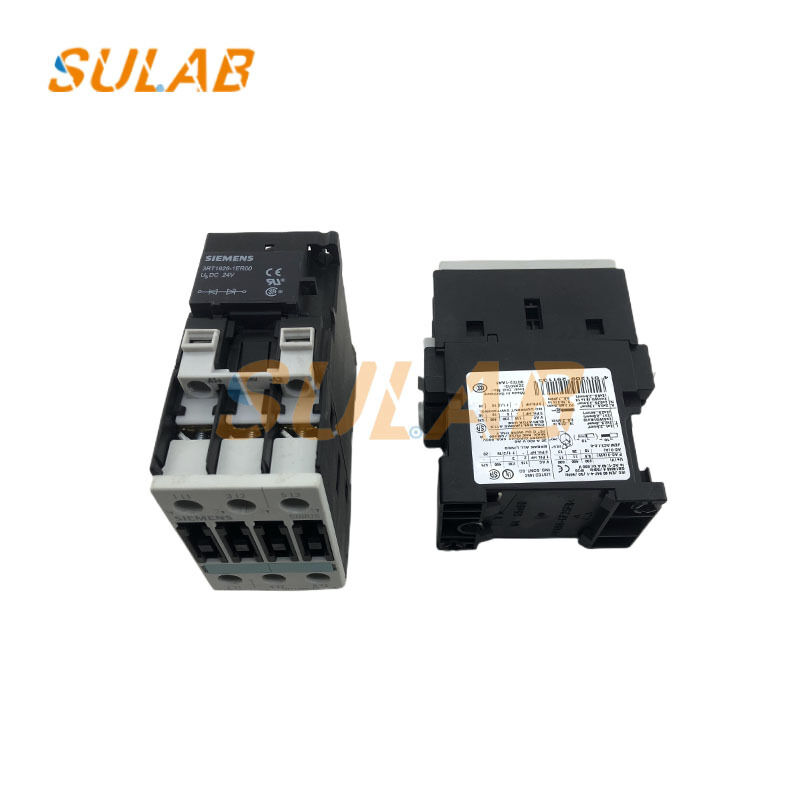

উচ্চ-গুণমান সম্পন্ন সিমেন্স এলিভেটর কন্ট্রাক্টর 3RT1026-1B, যা এসি-3 25A/400V রেটিং সহ মোটর ওভারলোড সুরক্ষা এবং দূর নিয়ন্ত্রণের জন্য ব্যবহৃত হয়

উচ্চ-মানের নতুন কন্টাক্টর সিমেন্স এলিভেটর কন্ট্রোল উপাদান এলিভেটর কন্টাক্টর 3RT1026-1B

সাধারণ শিল্প কোর কার্যাবলী:

যখন লোড অন/অফ কন্ট্রোল কয়েল সক্রিয় হয়, তখন ইলেক্ট্রোম্যাগনেটিক আকর্ষণ কন্টাক্টগুলিকে বন্ধ করে দেয়, প্রধান সার্কিট সংযোগ করে এবং লোড (যেমন মোটর বা হিটার) পরিচালনা করতে দেয়। যখন কয়েল নিষ্ক্রিয় করা হয়, স্প্রিং কন্টাক্টগুলিকে খুলে দেয়, লোড বন্ধ করে দেয়। প্রধান কন্টাক্টগুলি AC-3 25A / 400V (11kW মোটর) এর রেট করা লোড সমর্থন করে, যা বেশিরভাগ ছোট এবং মাঝারি পাওয়ার মোটরের স্টার্ট-স্টপ প্রয়োজনীয়তা পূরণ করে।

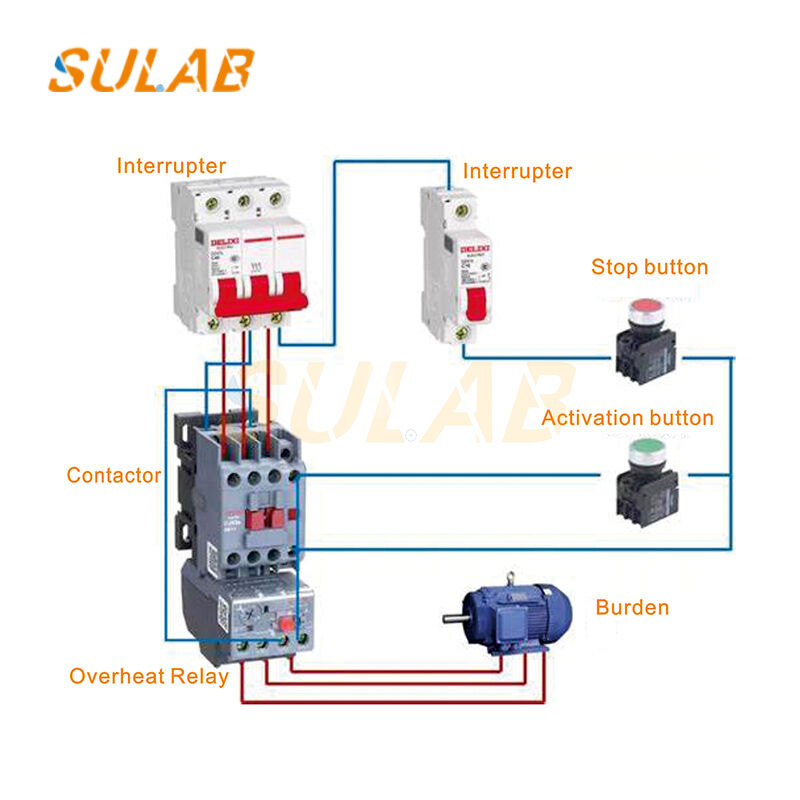

সার্কিট বিচ্ছিন্নতা এবং সুরক্ষা: যখনauxiliary কন্টাক্টগুলি খোলা থাকে, প্রধান সার্কিট এবং কন্ট্রোল সার্কিট বৈদ্যুতিকভাবে বিচ্ছিন্ন থাকে, যা কন্ট্রোল-সাইড ফল্টগুলিকে প্রধান সার্কিটে প্রভাবিত করতে বাধা দেয়। এটি একটি থার্মাল ওভারলোড রিলে (যেমন 3RU1126) এর সাথে ব্যবহার করা যেতে পারে যা মোটরের জন্য ওভারলোড সুরক্ষা প্রদান করে। যখন মোটর ওভারলোড হয়, তখন থার্মাল রিলে কন্টাক্টর কয়েলকে নিষ্ক্রিয় করে, প্রধান সার্কিট কেটে দেয়।

দূরবর্তী এবং স্বয়ংক্রিয় নিয়ন্ত্রণ: কয়েলটি বাটন, PLC এবং রিলেগুলির মতো কন্ট্রোল উপাদান দ্বারা চালিত হতে পারে, যা প্রধান সার্কিটের উচ্চ-ভোল্টেজ উপাদানগুলির সরাসরি পরিচালনা ছাড়াই দূরবর্তী ম্যানুয়াল বা স্বয়ংক্রিয় প্রোগ্রাম নিয়ন্ত্রণ অর্জন করে, যা অপারেশনাল নিরাপত্তা উন্নত করে।

ডোর অপারেটর সিস্টেম কন্ট্রোল এলিভেটর কার ডোর/ল্যান্ডিং ডোর ড্রাইভ মোটরের স্টার্ট এবং স্টপ কন্ট্রোলের জন্য ব্যবহৃত হয়। এটি ডোর অপারেটর কন্ট্রোলার থেকে সংকেত গ্রহণ করে এবং ডোর অপারেটর মোটরকে পরিচালনা (খোলা/বন্ধ) বা পাওয়ার বন্ধ করার সময় বন্ধ করতে নিয়ন্ত্রণ করে। এটি ডোর অপারেটর অপারেশনের জন্য মূল অ্যাকচুয়েটর।

ব্রেক সার্কিট কন্ট্রোল এলিভেটরের ব্রেক কয়েল পাওয়ার সাপ্লাই সার্কিটে এই কন্টাক্টর ব্যবহার করে। যখন এলিভেটরের চালানোর প্রয়োজন হয়, তখন কন্টাক্টর বন্ধ হয়ে যায়, ব্রেক কয়েলকে সক্রিয় করে ব্রেক ছাড়ে; যখন এলিভেটর বন্ধ হয়, তখন কন্টাক্টর খুলে যায়, ব্রেক কয়েলকে নিষ্ক্রিয় করে এবং নিরাপদ এলিভেটর স্টপিং নিশ্চিত করতে ব্রেক লক করে।

অক্সিলারি লোড কন্ট্রোল এলিভেটর কন্ট্রোল ক্যাবিনেটের মধ্যে ফ্যান, আলো এবং ব্রেক অক্সিলারি পাওয়ার সাপ্লাইয়ের মতো ছোট এবং মাঝারি পাওয়ার লোডের অন/অফ কন্ট্রোলের জন্য ব্যবহৃত হয়, যা এই অক্সিলারি ডিভাইসগুলির স্বয়ংক্রিয় স্টার্ট এবং স্টপ সক্ষম করে (যেমন, এলিভেটর চললে ফ্যান চালু হয় এবং স্ট্যান্ডবাই মোডে বন্ধ হয়)।

ড্রাইভ সার্কিট অক্সিলারি কন্ট্রোল, কিছু এলিভেটর ইনভার্টারের সামনের বা পেছনের সার্কিটে, পাওয়ার সুইচিং বা বাইপাস কন্ট্রোলের জন্য একটি অ্যাকচুয়েটর হিসাবে কাজ করতে পারে, যা ইনভার্টারের স্টার্ট এবং স্টপ লজিক প্রয়োগ করতে কন্ট্রোল সিস্টেমের সাথে কাজ করে।
