শিল্প অটোমেশনের জন্য ইনফ্রারেড বিম ডিটেকশন এবং নন-কন্টাক্ট অবজেক্ট আইডেন্টিফিকেশন সহ ব্র্যান্ড নিউ অরিজিনাল পিএলসি প্রোগ্রামযোগ্য নিয়ামক

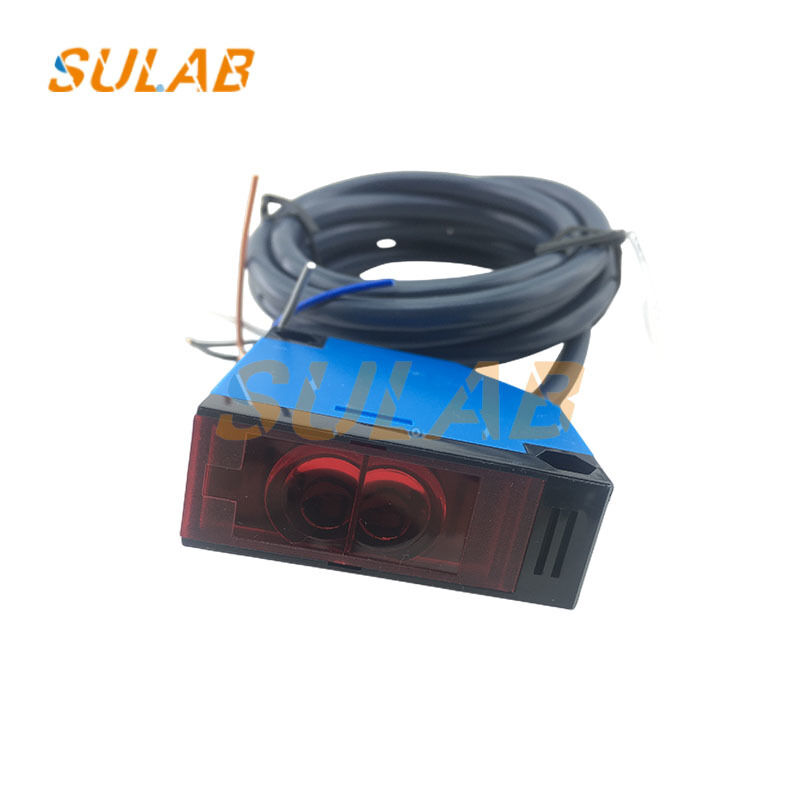

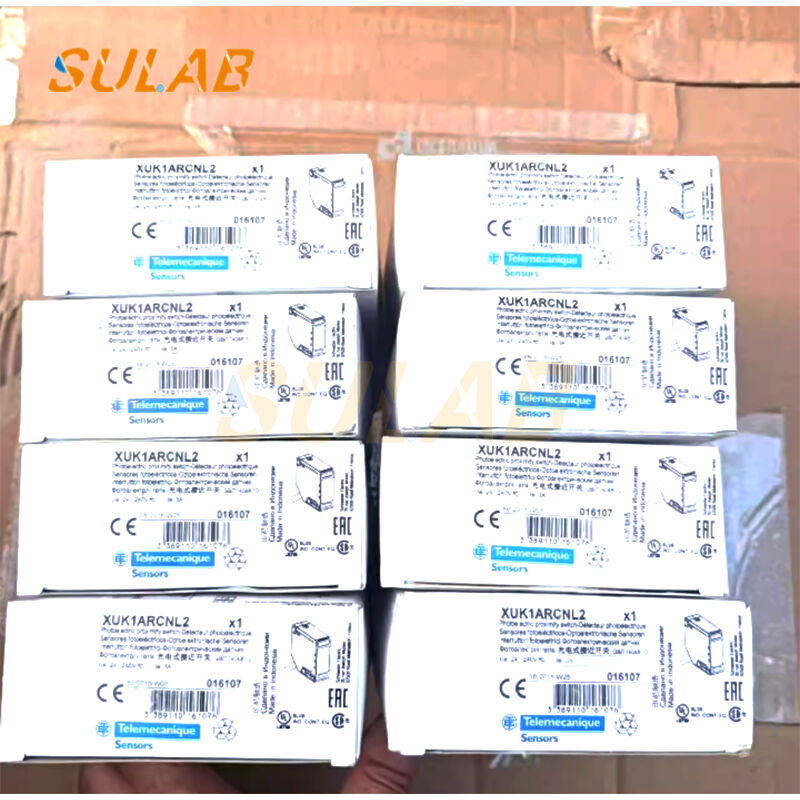

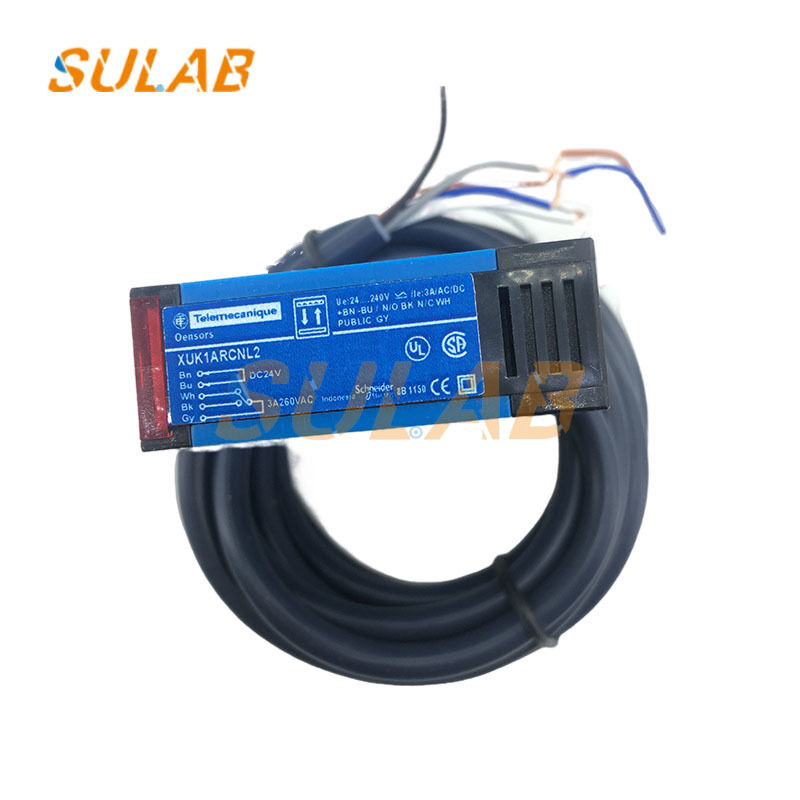

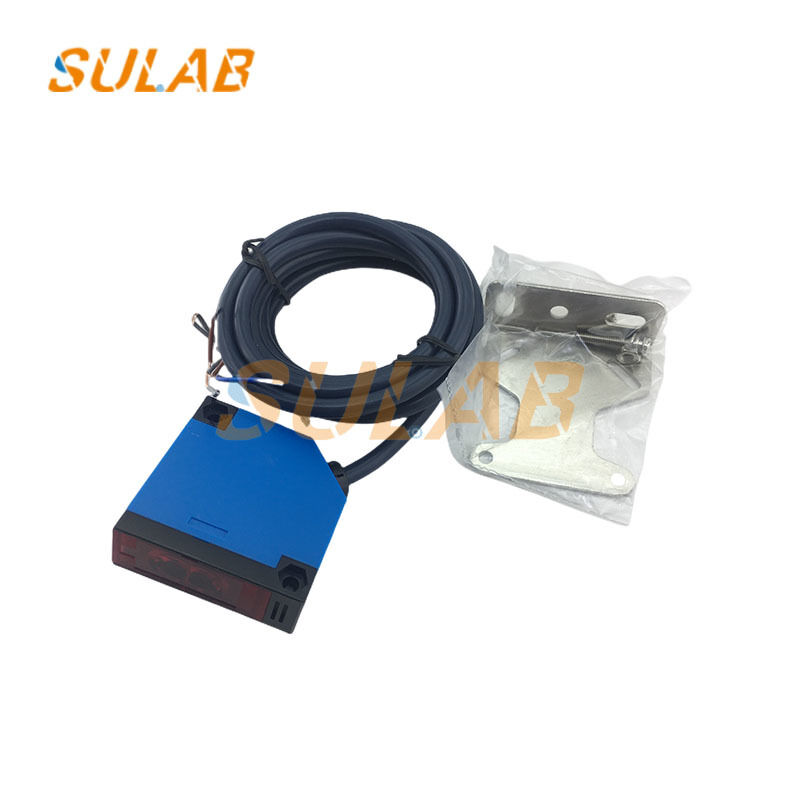

XUK1ARCNL2 ব্র্যান্ড নিউ অরিজিনাল ওয়্যারহাউজ ইন্ডাস্ট্রিয়াল অটোমেশন পিএলসি প্রোগ্রামযোগ্য কন্ট্রোলার, ব্র্যান্ড নিউ ফটো ইলেকট্রিক সুইচ সেন্সর

একটি দিকনির্দেশক ইনফ্রারেড রাশির নির্গমনঃ সেন্সরের ট্রান্সমিটারে একটি অর্ধপরিবাহী আলোর উৎস (সাধারণত একটি ইনফ্রারেড নির্গত ডায়োড) অন্তর্ভুক্ত রয়েছে,যা ইনপুট বর্তমান সংকেতকে অপারেশন চলাকালীন একটি স্থিতিশীল ইনফ্রারেড রেমে রূপান্তর করেএই ইনফ্রারেড আলো দৃশ্যমান আলোর হস্তক্ষেপের জন্য কম সংবেদনশীল, সনাক্তকরণের স্থিতিশীলতা নিশ্চিত করে। একটি পূর্বনির্ধারিত দিকের একটি ডেডিকেটেড রিফ্লেক্টরের দিকে রাশির সঠিকভাবে পরিচালিত হয়।

রিফ্লেক্টরের মাধ্যমে রশ্মি প্রতিফলনঃ ডেডিকেটেড রিফ্লেক্টর সাধারণত একটি তিন-পার্শ্বযুক্ত ডান কোণ প্রিজম অ্যারে নিয়ে গঠিত। যখন ইনফ্রারেড রেম রিফ্লেক্টরকে আঘাত করে,এটি একাধিক অর্টোগোনাল প্রতিফলনের সম্মুখীন হয়, শেষ পর্যন্ত কার্যকরভাবে তার মূল নির্গমন পথ বরাবর ফিরে প্রতিফলিত এবং সেন্সর এর রিসিভারের দিকে পরিচালিত হয়।এই স্পেকুলার প্রতিফলন ফটো ইলেকট্রিক সুইচ স্থিতিশীল অপটিক পথের মূল কারণ.

রশ্মি গ্রহণের স্থিতির উপর ভিত্তি করে বস্তুর সনাক্তকরণঃ সেন্সরের রিসিভার, যা আলোর সংবেদনশীল উপাদান যেমন ফোটোডোডের সমন্বয়ে গঠিতঅবিচ্ছিন্নভাবে এবং স্থিতিশীলভাবে রিফ্লেক্টর দ্বারা প্রতিফলিত ইনফ্রারেড রাশির গ্রহণ যখন unobstructedযখন একটি বস্তু সেন্সর এবং রিফ্লেক্টরের মধ্যে অপটিক্যাল পথ প্রবেশ করে, তখন বস্তুটি ইনফ্রারেড রেম ব্লক করে,রিসিভারের আলো গ্রহণে ব্যর্থতা বা আলোর তীব্রতার তীব্র হ্রাসের কারণে, যার ফলে বৈদ্যুতিক সংকেতে উল্লেখযোগ্য পরিবর্তন হয়।

সিগন্যাল প্রসেসিং এবং সুইচিং কমান্ড আউটপুটঃ সেন্সরের অভ্যন্তরীণ প্রসেসিং সার্কিট রিয়েল টাইমে রিসিভারের দ্বারা রূপান্তরিত বৈদ্যুতিক সংকেত পর্যবেক্ষণ করে।একবার বৈদ্যুতিক সংকেত একটি পূর্বনির্ধারিত থ্রেশহোল্ড পূরণ একটি পরিবর্তন সনাক্ত করা হয়, এটি দ্রুত নির্ধারণ করে যে একটি পরিমাপ করা বস্তুটি পাস করেছে এবং তারপরে সেট লজিক অনুযায়ী একটি ON / OFF সুইচিং সংকেত আউটপুট করে। এই সংকেতটি পরবর্তী নিয়ন্ত্রণ সিস্টেমে প্রেরণ করা যেতে পারে,সরঞ্জাম বন্ধ করার মতো একটি সিরিজ সংযুক্ত কর্মের সূচনা করে, অ্যালার্ম, অথবা বর্তমান ডাইভার্সন, যার ফলে বস্তুর অ-স্পর্শ সনাক্তকরণ সম্পূর্ণ হয়।
