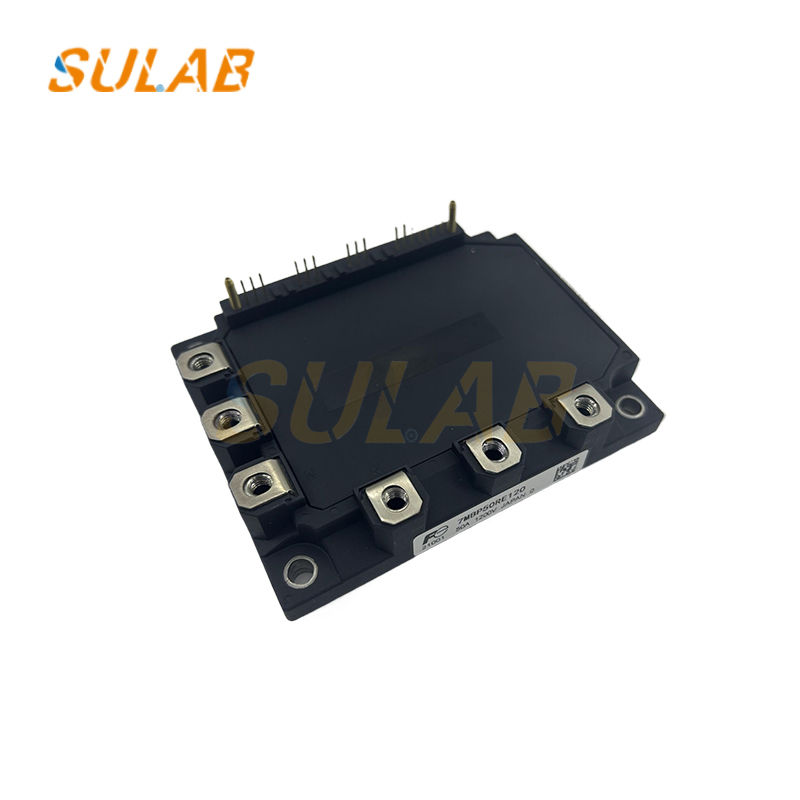

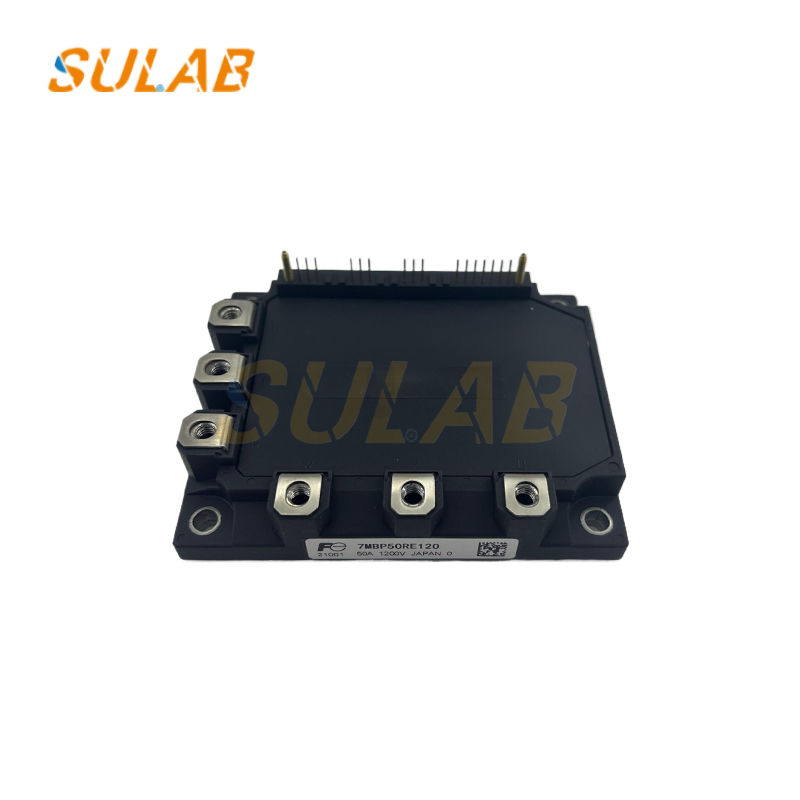

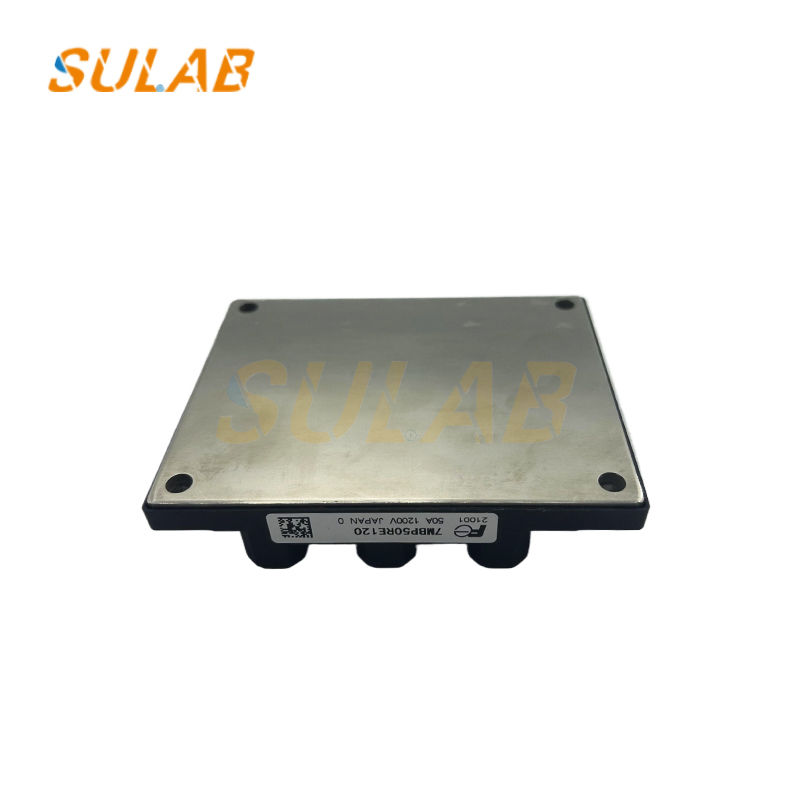

SULAB এলিভেটর IGBT মডিউল 7MBP50RE120 1200V 50A ড্রাইভার

লিফট আইজিবিটি মডিউল ড্রাইভার মডিউল আমদানিকৃত নতুন মূল পাওয়ার মডিউল চমৎকার মানের 7MBP50RE120

মৌলিক পরামিতিঃ
সংগ্রাহক-এমিটার ভোল্টেজ (Vces): 1200V
ডিসি সংগ্রাহক বর্তমান (আইসি): 50A
1ms সংগ্রাহক বর্তমান (আইসিপি): 100A
সংগ্রাহক শক্তি অপচয় (প্রতি ট্রানজিস্টর): 300W
অপারেটিং কেস তাপমাত্রা (Topr): -20°C থেকে 100°C
সঞ্চয় তাপমাত্রা (টিএসটিজি): -40°C থেকে 125°C
বৈশিষ্ট্যঃ
তাপমাত্রা সুরক্ষাঃ ডিভাইসটি একটি নিরাপদ অপারেটিং তাপমাত্রা পরিসরের মধ্যে থাকে তা নিশ্চিত করার জন্য সরাসরি আইজিবিটি জংশন তাপমাত্রা পর্যবেক্ষণ করে, অতিরিক্ত গরমের ক্ষতি রোধ করে।
কম শক্তি ক্ষতি এবং নরম সুইচিংঃ অপ্টিমাইজড সুইচিং কর্মক্ষমতা ক্ষতি হ্রাস করে এবং মসৃণ সুইচিং রূপান্তর অর্জন করে, যার ফলে শক্তি দক্ষতা উন্নত হয়।
উচ্চ পারফরম্যান্স এবং উচ্চ নির্ভরযোগ্যতাঃ অতিরিক্ত তাপমাত্রা সুরক্ষা কঠোর অপারেটিং অবস্থার অধীনে আইজিবিটি এর স্থিতিশীলতা বৃদ্ধি করে।ইন্টিগ্রেটেড কন্ট্রোল সার্কিট উল্লেখযোগ্যভাবে উপাদান সংখ্যা হ্রাস, সিস্টেমের সামগ্রিক নির্ভরযোগ্যতা উন্নত করে।
অ্যালার্ম আউটপুটঃ সিস্টেমের অবস্থা সহজ পর্যবেক্ষণ এবং নির্ণয়ের জন্য পি-পার্শ্ব এবং এন-পার্শ্ব উভয়ই অ্যালার্ম সংকেত সরবরাহ করে।

পাওয়ার রূপান্তর এবং নিয়ন্ত্রণঃ এই মডিউলটি আইজিবিটি এবং সংশ্লিষ্ট ড্রাইভ সার্কিটগুলিকে একত্রিত করে ডিসি শক্তিকে তিন-ফেজ এসি শক্তিতে রূপান্তর করে,ভেরিয়েবল ফ্রিকোয়েন্সি এবং ভোল্টেজ শক্তি সরবরাহ করা যেমন মোটরউদাহরণস্বরূপ, ছোট এবং মাঝারি আকারের লিফটগুলিতে,7MBP50RE120 মডিউলটি লিফটের অপারেটিং স্ট্যাটাস এবং কন্ট্রোল কমান্ডের উপর ভিত্তি করে মোটর স্পিডকে সঠিকভাবে সামঞ্জস্য করে, যাতে লিফট সুগমভাবে চলাচল করতে পারে।

শক্তি পুনরুদ্ধার এবং শক্তি সঞ্চয়ঃ যখন একটি মোটর হ্রাস বা ব্রেকিং হয়, এটি অতিরিক্ত শক্তি উৎপন্ন করে।7MBP50RE120 মডিউল এই শক্তিকে বৈদ্যুতিক শক্তিতে রূপান্তর করে এবং এটিকে গ্রিডে ফেরত দেয় বা পরে ব্যবহারের জন্য এটি সঞ্চয় করে, যার ফলে সিস্টেমের শক্তি দক্ষতা বৃদ্ধি এবং শক্তি সঞ্চয় অর্জন করা যায়।

সুরক্ষাঃ মডিউলটি বিভিন্ন সুরক্ষা বৈশিষ্ট্য অন্তর্ভুক্ত করে যাতে এটি এবং সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করা যায়। উদাহরণস্বরূপ,অতিরিক্ত বর্তমান সুরক্ষা (ওসি) দ্রুত সার্কিট বন্ধ করে দেয় যখন বর্তমান নামমাত্র মান অতিক্রম করেশর্ট সার্কিট সুরক্ষা (এসসি) শর্ট সার্কিট ত্রুটির জন্য দ্রুত প্রতিক্রিয়া জানায়, সরঞ্জাম ক্ষতি রোধ করে।ড্রাইভারের পাওয়ার সাপ্লাই কম ভোল্টেজ সুরক্ষা (ইউভি) ড্রাইভারের পাওয়ার সাপ্লাই ভোল্টেজ খুব কম হলে মডিউলটি বন্ধ করে দেয়, অপর্যাপ্ত ভোল্টেজের কারণে মডিউল ত্রুটি প্রতিরোধ করে।অতিরিক্ত তাপমাত্রা সুরক্ষা (ওএইচ) সরাসরি আইজিবিটি জংশন তাপমাত্রা পর্যবেক্ষণ করে এবং তাপমাত্রা খুব বেশি হলে স্বয়ংক্রিয়ভাবে সুরক্ষা সক্রিয় করে, অতিরিক্ত গরম হওয়ার কারণে ডিভাইস ব্যর্থতা প্রতিরোধ।

ফল্ট ডায়গনিস্টিক এবং অ্যালার্মঃ 7MBP50RE120 মডিউল পি-সাইড এবং এন-সাইড উভয় ক্ষেত্রেই অ্যালার্ম সংকেত সরবরাহ করে। যখন মডিউল একটি ত্রুটি বা অস্বাভাবিকতা সনাক্ত করে, এটি একটি সংশ্লিষ্ট অ্যালার্ম সংকেত জারি করে,কর্মীদের দ্রুত সিস্টেমের অবস্থা পর্যবেক্ষণ এবং ত্রুটি নির্ণয় এবং মেরামত পরিচালনা করতে সক্ষম করে.

সরলীকৃত সিস্টেম ডিজাইনঃ যেহেতু মডিউলটিতে অভ্যন্তরীণ ড্রাইভার এবং সুরক্ষা সার্কিট রয়েছে, তাই পেরিফেরিয়াল সার্কিটগুলির নকশা ব্যাপকভাবে সরলীকৃত হয়, নিয়ন্ত্রণ সার্কিট উপাদানগুলির সংখ্যা হ্রাস করে,সিস্টেমের জটিলতা এবং খরচ কমানো, এবং সামগ্রিক সিস্টেম নির্ভরযোগ্যতা উন্নত।
