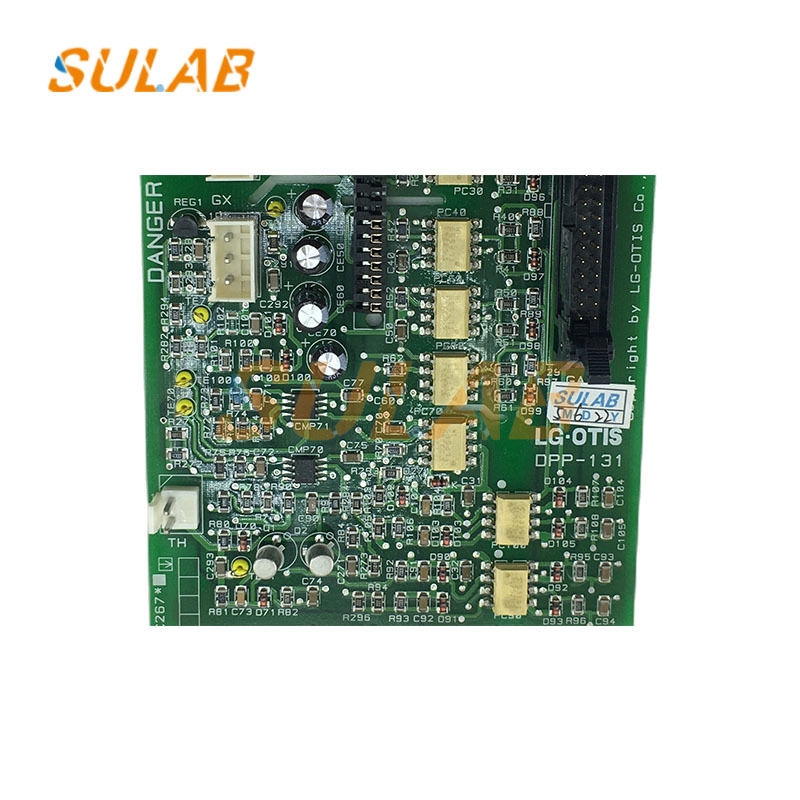

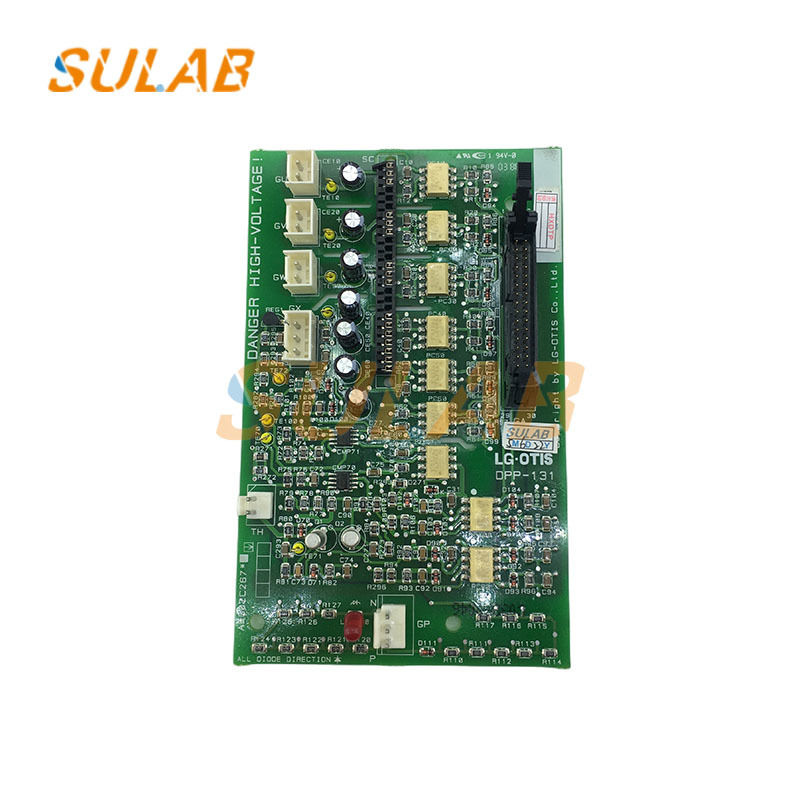

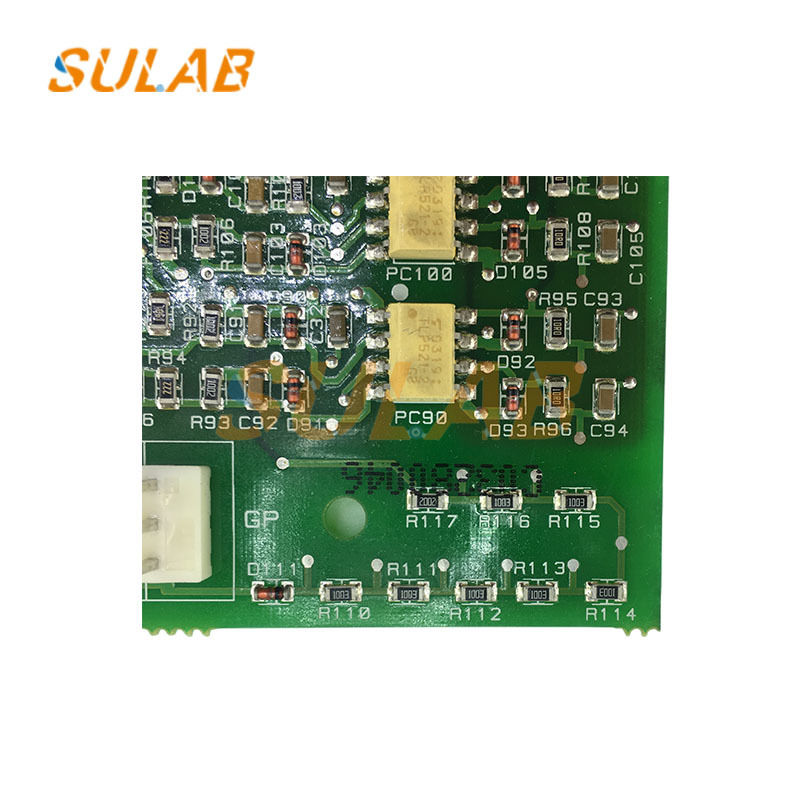

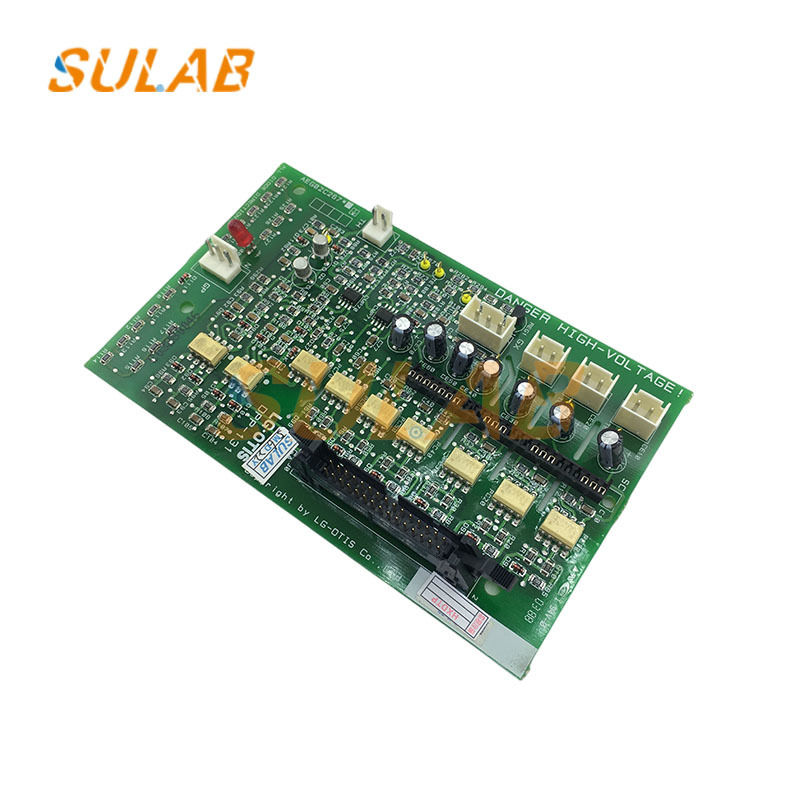

SULAB লিফট ড্রাইভার বোর্ড DPP-131 AEG02C267 দরজা মোটর নিয়ন্ত্রণের জন্য

SIGM লিফট মাদারবোর্ড লিফট আনুষাঙ্গিক ড্রাইভার বোর্ড এলজি লিফট মডিউল ড্রাইভার বোর্ড SIGMA PCB লিফট মডিউল ড্রাইভার বোর্ড DPP-131 AEG02C267

দরজার মোটর অপারেশন কন্ট্রোল
লিফট মেইনবোর্ড (যেমন উপরে উল্লিখিত DOC-132 মেইনবোর্ড) থেকে "ওপেন/ক্লোজ" কমান্ড গ্রহণ করে সামনে এবং পিছনে ঘোরানোর জন্য দরজা মোটর চালায়,গাড়ির দরজা এবং অবতরণ দরজার মসৃণ খোলার এবং বন্ধ নিশ্চিত করা.
ধাপে ধাপে দরজা মোটর গতির সমন্বয় সমর্থন করেঃ প্রাথমিক খোলার / বন্ধের পর্যায়ে ত্বরণ, মধ্যবর্তী পর্যায়ে ধ্রুবক গতি এবং চূড়ান্ত অবস্থানের কাছাকাছি হ্রাস,দরজার সাথে সংঘর্ষ প্রতিরোধ এবং অপারেটিং গোলমাল হ্রাস.
নিরাপত্তা সুরক্ষা
অ্যান্টি-পিনচ সুরক্ষা লিঙ্কঃ দরজা মোটর লাইট পর্দা (যেমন ওটিস লাইট পর্দা) এবং সুরক্ষা টাচ প্যানেল থেকে সংকেত গ্রহণ করে।যদি দরজা বন্ধ করার সময় কোনও বাধা (যেমন ব্যক্তি বা বস্তু) সনাক্ত করা হয়, দরজা মোটর অবিলম্বে পিছনে এবং দরজা খোলার pinching প্রতিরোধ করতে।
ওভারকন্ট্রাক্ট/ওভারলোড সুরক্ষাঃ যদি দরজার মোটর আটকে থাকে (যেমন একটি বিকৃত দরজার ট্র্যাক বা দরজায় আটকে থাকা বিদেশী বস্তুগুলির কারণে), যা অত্যধিক বর্তমানের কারণ হয়,কন্ট্রোল বোর্ড মোটর বার্নআউট বা কন্ট্রোল বোর্ডের ক্ষতি প্রতিরোধ করার জন্য মোটর শক্তি কাটা হবে.
দরজার আগমন সনাক্তকরণঃ দরজার মোটর অবস্থান সেন্সর (যেমন একটি ফটো ইলেকট্রিক সুইচ বা এনকোডার) দরজার সম্পূর্ণ খোলা / বন্ধ অবস্থা সনাক্ত করে এবং লিফট মেইনবোর্ডে একটি সংকেত ফিড করে,দরজা সম্পূর্ণরূপে বন্ধ না হলে লিফট চালু না হয় তা নিশ্চিত করাসিগন্যাল ইন্টারঅ্যাকশন এবং স্ট্যাটাস ফিডব্যাক
লিফট মেইনবোর্ড (যেমন, DOC-132) এর সাথে যোগাযোগের বাসের মাধ্যমে যোগাযোগ করে (যেমন, RS485, ডেডিকেটেড ডোর অপারেটর যোগাযোগ লাইন):"দরজা সম্পূর্ণরূপে খোলা/বন্ধ" এবং "দরজা ত্রুটি" মত অবস্থা তথ্য পাঠায়," এবং "জবরদস্ত দরজা খোলা/বন্ধ" এবং "দরজা অপারেটর গতি পরামিতি" মত কমান্ড গ্রহণ করে।
অন্তর্নির্মিত সূচক আলো (যেমন, শক্তি, অপারেশন, এবং ত্রুটি) নিয়ন্ত্রণ বোর্ডের অপারেটিং অবস্থা সম্পর্কে স্বজ্ঞাত প্রতিক্রিয়া প্রদান করে (যেমন,ত্রুটির ক্ষেত্রে ত্রুটিযুক্ত বাতিটি দৃ solid় থাকবে বা ঝাপসা হবে).

ইনস্টলেশনের আগে প্রস্তুতি
নিরাপত্তা সতর্কতাঃ লিফটের প্রধান শক্তি সরবরাহ এবং দরজা অপারেটরের শক্তি সরবরাহ সংযোগ বিচ্ছিন্ন করুন। একটি "অপারেশন করবেন না" সতর্কতা সাইন আপ করুন।স্ট্যাটিক বিদ্যুৎ নিয়ন্ত্রণ বোর্ড চিপ ক্ষতি থেকে প্রতিরোধ করার জন্য একটি অ্যান্টি-স্ট্যাটিক wristband পরেন.
সামঞ্জস্যতা যাচাইকরণঃ নিশ্চিত করুন যে কন্ট্রোল বোর্ড মডেল (DPP-131 AEG02C267) দরজা অপারেটর মোটর মডেল এবং লিফট মেইনবোর্ড (যেমন,DOC-132) মডেল অসামঞ্জস্যতার কারণে ত্রুটিগুলি এড়াতে.
চেহারা পরিদর্শনঃ কন্ট্রোল বোর্ড শারীরিক ক্ষতির মুক্ত কিনা তা পরীক্ষা করুন (যেমন চিপ ক্ষতি, ক্যাপাসিটর ফোলা,অথবা অক্সিডেটেড টার্মিনাল) এবং দরজা অপারেটর মোটর তারের ক্ষতি মুক্ত.
ইনস্টলেশন পদ্ধতি
কন্ট্রোল বোর্ডকে সুরক্ষিত করাঃ কন্ট্রোল বোর্ডকে দরজার অপারেটর বক্সে সরবরাহিত ক্রেটে ইনস্টল করুন এবং সরবরাহিত স্ক্রুগুলির সাথে সুরক্ষিত করুন (টর্ক 3-5 N · m;পিসিবি ক্ষতিগ্রস্ত না করার জন্য অতিরিক্ত টান এড়ানো)তাপ অপসারণের গর্তগুলো যেন বন্ধ না হয় তা নিশ্চিত করুন।
