SULAB লিফট কন্ট্রোল বোর্ড DOC-132 AEG16C025A 24V PCB

এলিভেটর কন্ট্রোল বোর্ড এলজি পিসিবি বোর্ড এলিভেটর মাদারবোর্ড উচ্চ গুণমান এর পাইকারি এলিভেটর মাদারবোর্ড DOC-132 AEG16C025A

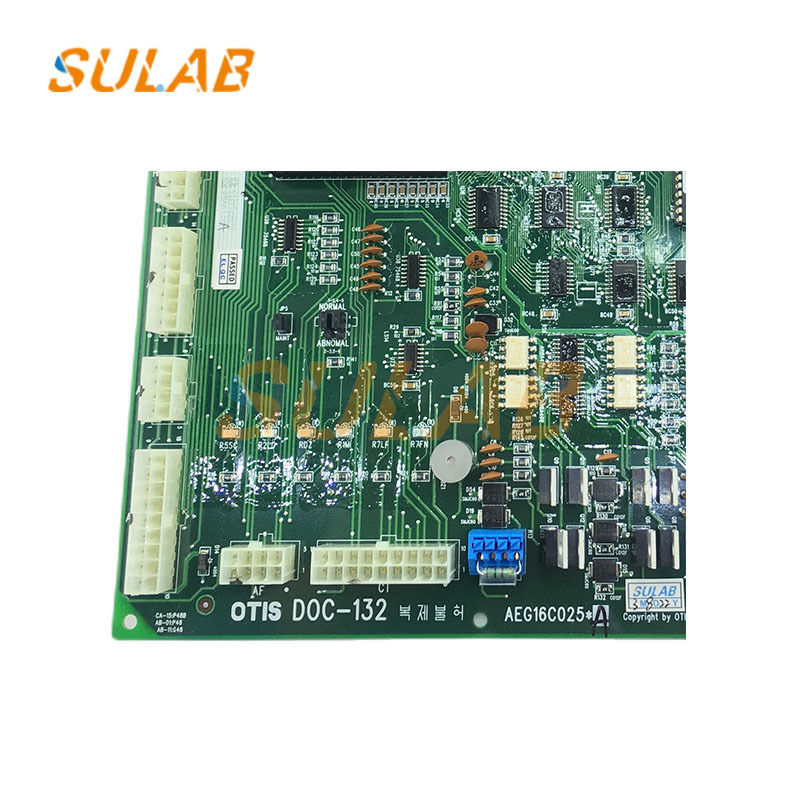

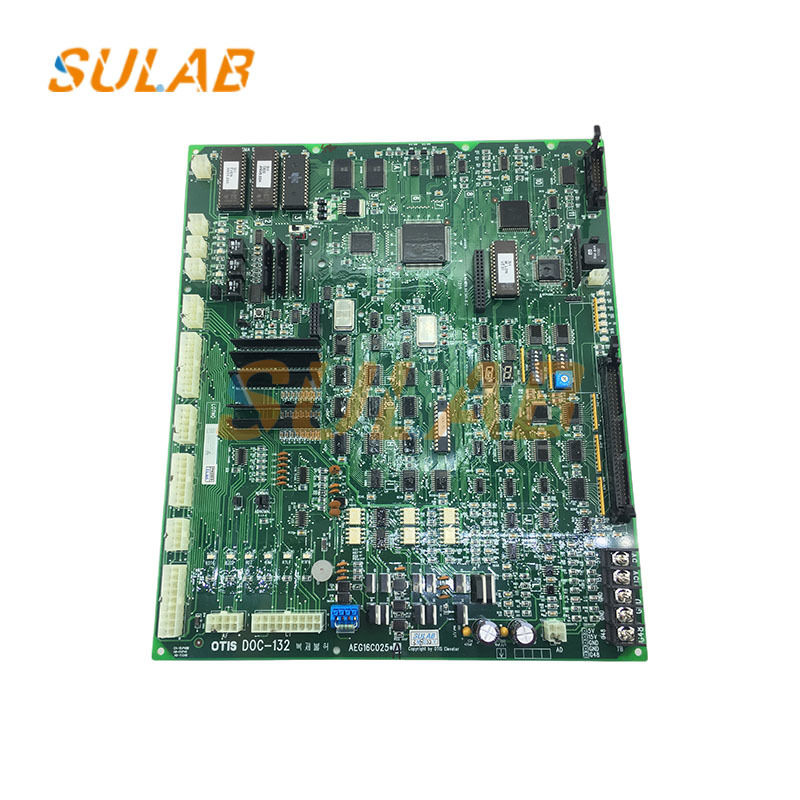

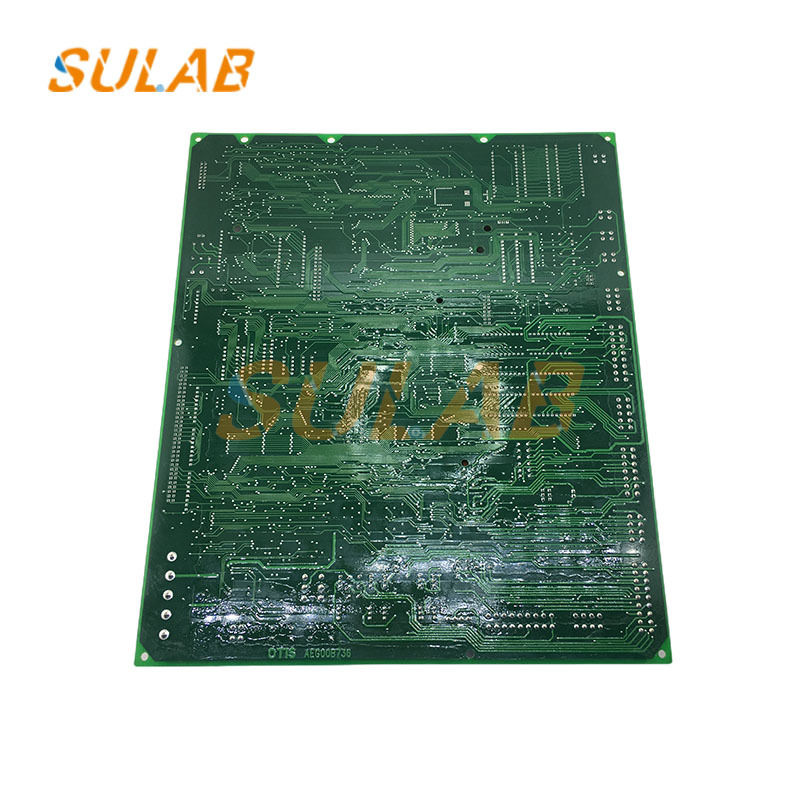

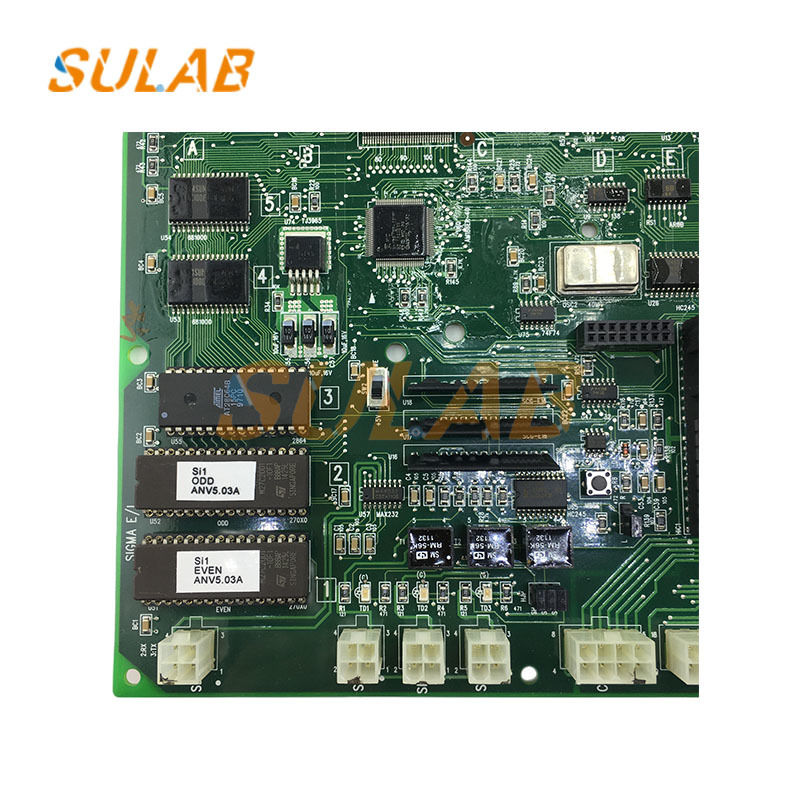

সাধারণ তথ্য: এই মাদারবোর্ডটি চীনে তৈরি এবং এটি একটি এলিভেটরের যন্ত্রাংশ। মডেল নম্বর: DOC-132, যা AEG16C025*A নামেও পরিচিত, এটি প্রধানত আবাসিক এলিভেটর এবং অন্যান্য অ্যাপ্লিকেশনে ব্যবহৃত হয়।
কার্যকরী বৈশিষ্ট্য: এলিভেটর নিয়ন্ত্রণ ব্যবস্থার মূল উপাদান হিসাবে, এটি এলিভেটরের পরিচালনা নিয়ন্ত্রণ, নিরাপত্তা সুরক্ষা এবং সংকেত প্রেরণের মতো গুরুত্বপূর্ণ কাজ করে। এটি ফ্লোরের উচ্চতা পরিমাপ, ম্যানুয়াল এলআরটি অপারেশন, POSI পরীক্ষা মোড, 110% শিয়ার মোড এবং CRT ডেটা রিসেট করার মতো বৈশিষ্ট্যগুলি সক্ষম করে। এটি মোটর ওভারকারেন্ট এবং ওভারলোড সুরক্ষা, স্বয়ংক্রিয় কার লাইটিং এবং ফ্যান নিয়ন্ত্রণ, বেস স্টেশন এলিভেটর লক, রিমোট এলিভেটর লক ইন্টারফেস এবং কার ও হল কমান্ড আইসি কার্ড নিয়ন্ত্রণও সরবরাহ করতে পারে।
সাধারণ ত্রুটি এবং লক্ষণ: এই মাদারবোর্ডের ত্রুটি দেখা দিলে, এলিভেটর চালু হতে ব্যর্থ হতে পারে বা অপারেশনের সময় ঘন ঘন বন্ধ হতে পারে, কমান্ড সংকেতগুলি হারিয়ে যেতে পারে বা ভুলভাবে উপস্থাপন করা হতে পারে, সুরক্ষা সুরক্ষা ডিভাইসগুলি সঠিকভাবে কাজ নাও করতে পারে এবং ডিসপ্লেতে এলোমেলো বা ফাঁকা দেখা যেতে পারে।

মাদারবোর্ড স্থাপন এবং সুরক্ষিত করা

নিয়ন্ত্রণ ক্যাবিনেটের মনোনীত মাউন্টিং ছিদ্র অনুযায়ী, মাদারবোর্ডটিকে মাউন্টিং ব্র্যাকেটের উপর দৃঢ়ভাবে রাখুন। নিশ্চিত করুন যে মাদারবোর্ডের সংযোগকারীগুলি (যেমন পাওয়ার সংযোগকারী, যোগাযোগ সংযোগকারী এবং I/O সংযোগকারী) তারের সহজ সংযোগের জন্য অভিমুখী এবং তারের অতিরিক্ত বাঁকানো এড়িয়ে চলুন।

সরবরাহকৃত স্ক্রুগুলি ব্যবহার করে তির্যকভাবে সমানভাবে শক্ত করুন (টর্ক ম্যানুয়াল অনুযায়ী হওয়া উচিত। খুব আলগা স্ক্রু দুর্বল সংযোগের কারণ হতে পারে, যখন খুব বেশি শক্ত স্ক্রু মাদারবোর্ড পিসিবিকে ক্ষতি করতে পারে)। যদি মাউন্টিং সারফেস অসম হয়, তবে লেভেলিংয়ের জন্য ইনসুলেটিং ওয়াশার সন্নিবেশ করুন।

কেবল সংযোগ (মূল পদক্ষেপ)

বিদ্যুৎ সরবরাহ সংযোগ: মাদারবোর্ডের পাওয়ার সংযোগকারীটি সনাক্ত করুন (সাধারণত "DC24V," "GND," বা "AC110V" চিহ্নিত করা হয়; বিস্তারিত জানার জন্য ম্যানুয়ালটি দেখুন)। একটি মাল্টিমিটার ব্যবহার করে নিশ্চিত করুন যে ইনপুট ভোল্টেজ মাদারবোর্ডের প্রয়োজনীয়তা পূরণ করে (বেশিরভাগ ক্ষেত্রে DC24V ± 5%)। পজিটিভ এবং নেগেটিভ মেরুগুলি সঠিকভাবে সংযুক্ত করুন (এগুলি ভুলভাবে সংযুক্ত করলে মাদারবোর্ডের পাওয়ার মডিউলের ক্ষতি হতে পারে)। যোগাযোগ বাস সংযোগ: মেইনবোর্ড এবং এলিভেটর কন্ট্রোল প্যানেল এবং হল কল প্যানেলের মধ্যে যোগাযোগ লাইনগুলি (যেমন RS485 বা একটি ডেডিকেটেড বাস) সংযুক্ত করুন। "A" এবং "B" লাইন বা "CAN-H" এবং "CAN-L" লাইনের মধ্যে পার্থক্য করুন, সুরক্ষিত সংযোগ নিশ্চিত করুন এবং হস্তক্ষেপ কমাতে এক প্রান্তে শিল্ড গ্রাউন্ড করুন।
I/O ইন্টারফেস সংযোগ: নিরাপত্তা সার্কিট, ডোর লক সিগন্যাল, লিমিট সুইচ, কন্টাক্টর ফিডব্যাক এবং অন্যান্য সার্কিটের ইনপুট এবং আউটপুট লাইনগুলি ম্যানুয়ালে দেওয়া পিনআউট অনুযায়ী সংযুক্ত করুন। প্রতিটি তারের টার্মিনালের সাথে ক্র্যাম্প করা উচিত যাতে খালি তারের কারণে শর্ট সার্কিট প্রতিরোধ করা যায়। তারের সংযোগের পরে, তারগুলিকে কেবল টাই ব্যবহার করে সাজান এবং উচ্চ-ভোল্টেজ তারগুলি (যেমন মোটর তারগুলি) থেকে আলাদাভাবে বাঁধুন।
গ্রাউন্ডিং: মেইনবোর্ডের গ্রাউন্ড টার্মিনাল (যা "PE" বা একটি "গ্রাউন্ড সিম্বল" দিয়ে চিহ্নিত করা হয়েছে) একটি হলুদ-সবুজ দ্বি-রঙের তারের সাথে কন্ট্রোল ক্যাবিনেট গ্রাউন্ড বাসের সাথে সংযুক্ত করা উচিত। গ্রাউন্ডিং প্রতিরোধ ≤4Ω হওয়া উচিত যাতে স্ট্যাটিক বিদ্যুৎ বা লিক থেকে মেইনবোর্ডের ক্ষতি না হয়।
