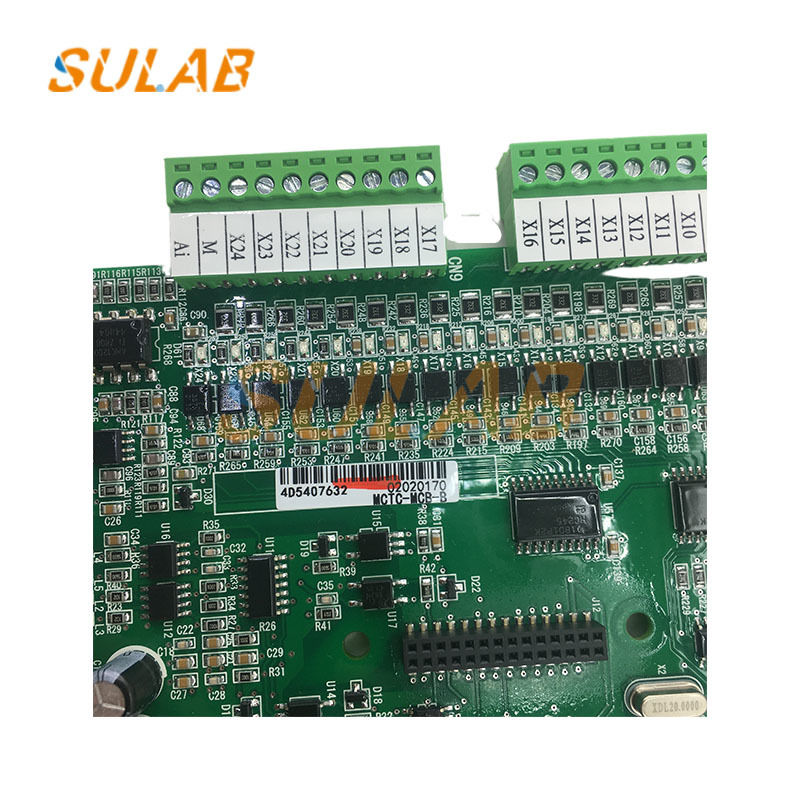

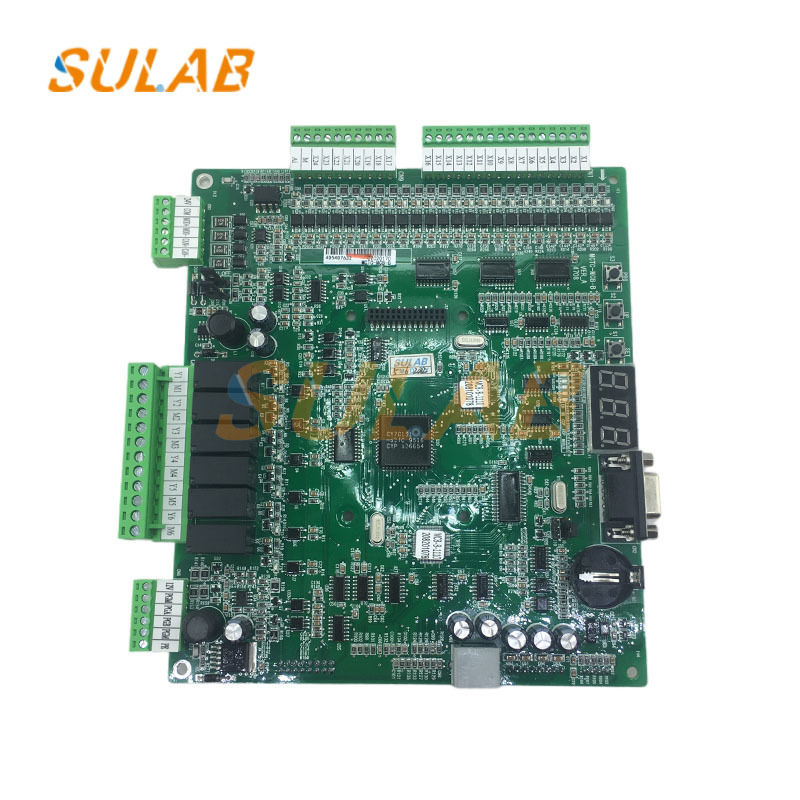

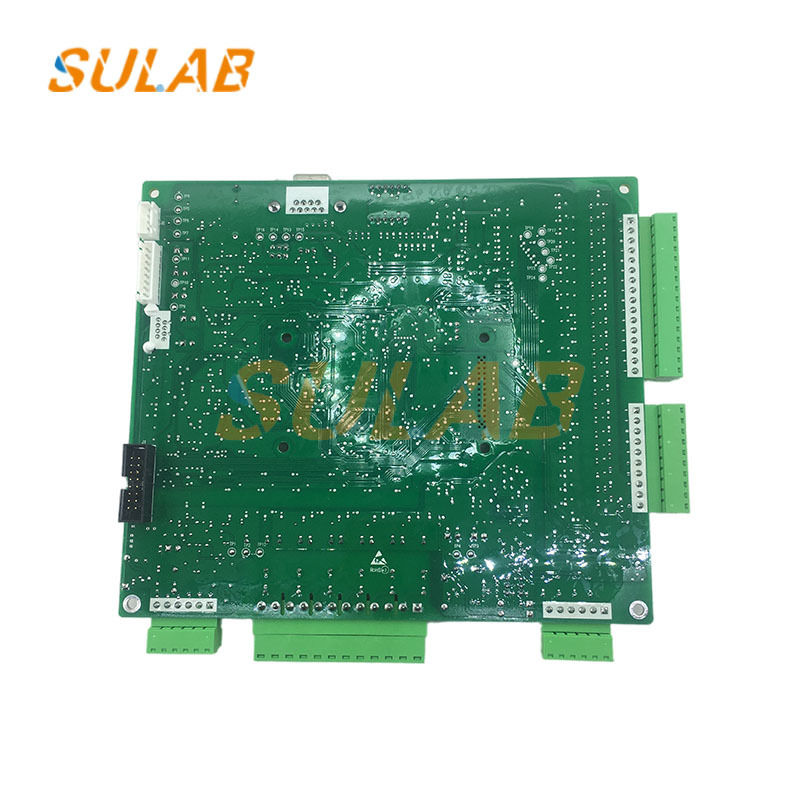

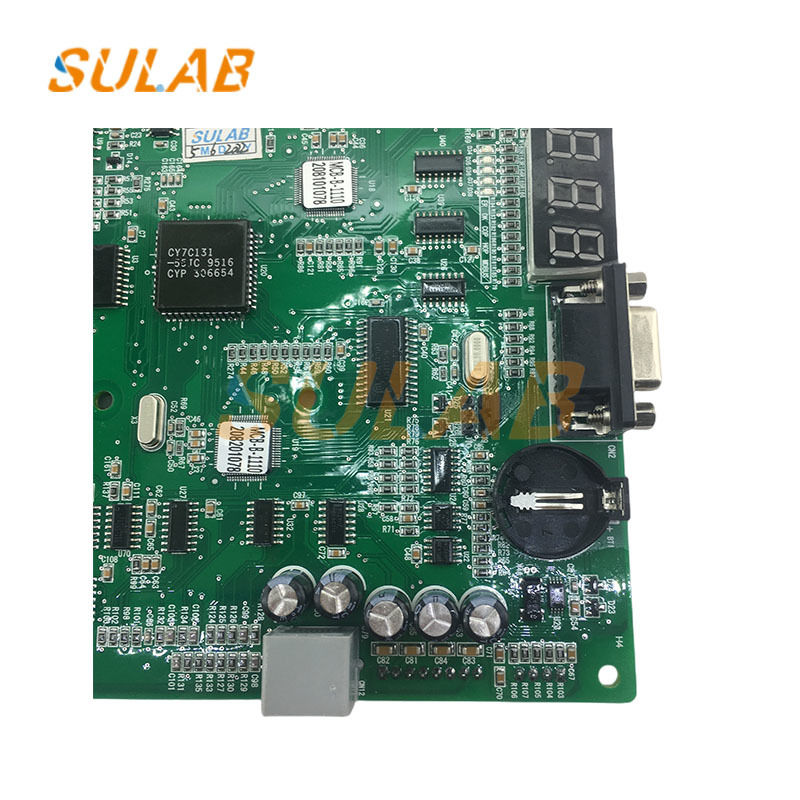

SULAB MCTC-MCB-B লিফট কন্ট্রোল বোর্ড 1PC MOQ

মোনার্ক লিফট আনুষাঙ্গিক, লিফট পিসিবি, লিফট কন্ট্রোল ক্যাবিনেট ইন্টারফেস বোর্ড, মোনার্ক লিফট ইনভার্টার মাদারবোর্ড এমসিটিসি-এমসিবি-বি

এমসিটিসি-এমসিবি-বি লিফট প্রধান নিয়ন্ত্রণ বোর্ডের সাধারণ ত্রুটিগুলির মধ্যে যোগাযোগের ব্যর্থতা, সুরক্ষা সার্কিট ব্যর্থতা, দরজা লক ব্যর্থতা এবং অস্বাভাবিক গতির ব্যর্থতা অন্তর্ভুক্ত রয়েছে। বিস্তারিত নিম্নরূপঃ

ইনভার্টার ইউনিট সুরক্ষাঃ ত্রুটি কোড E01 প্রধান সার্কিট আউটপুট গ্রাউন্ডিং বা শর্ট সার্কিট, অত্যধিক দীর্ঘ ট্যাকশন মোটর তারের, বা অভ্যন্তরীণ IGBT ক্ষতি দ্বারা সৃষ্ট হতে পারে।

ত্বরণ অতিরিক্ত বর্তমানঃ ত্রুটি কোড E02 সাধারণত অত্যধিক মোটর লোড বা ভুল ইনভার্টার পরামিতি সেটিং দ্বারা সৃষ্ট হয়।
হ্রাসের অতিরিক্ত বর্তমানঃ ত্রুটি কোড E03 লিফট ব্রেকিংয়ের সময় অস্বাভাবিক বর্তমান প্রবাহের ইঙ্গিত দিতে পারে, সম্ভবত একটি ত্রুটিযুক্ত ব্রেক প্রতিরোধক বা ইনভার্টার ব্রেকিং পরামিতিগুলির ভুল সেটিংসের কারণে।
ধ্রুবক গতির অতিরিক্ত বর্তমানঃ ত্রুটি কোড E04 একটি মোটর ত্রুটি, অস্বাভাবিক ইনভার্টার আউটপুট, বা লিফট অপারেশন সময় অস্বাভাবিক প্রতিরোধের দ্বারা সৃষ্ট হতে পারে।
ব্রেকিং ওভারভোল্টেজঃ ত্রুটি কোড E06 ব্রেকিং চলাকালীন অতিরিক্ত মোটর ফিডব্যাক শক্তি নির্দেশ করতে পারে, যার ফলে ব্রেকিং রেজিস্টার দ্রুত শক্তি ছড়িয়ে দিতে ব্যর্থ হতে পারে।অথবা একটি ত্রুটিপূর্ণ ইনভার্টার ব্রেক ইউনিট.
ধ্রুবক গতির অতিরিক্ত ভোল্টেজঃ ত্রুটি কোড E07 অত্যধিক পাওয়ার সাপ্লাই ভোল্টেজ, একটি ত্রুটিযুক্ত ইনভার্টার ভোল্টেজ সনাক্তকরণ সার্কিট, বা লিফট অপারেশন চলাকালীন অস্বাভাবিক পুনরুদ্ধার ব্রেকিং নির্দেশ করতে পারে।
নিম্ন ভোল্টেজ ত্রুটিঃ ত্রুটি কোড E09, এটি ক্ষণস্থায়ী বিদ্যুৎ বিচ্ছিন্নতা, কম ইনপুট ভোল্টেজ, বা ড্রাইভ নিয়ন্ত্রণ বোর্ডে একটি অস্বাভাবিকতা দ্বারা সৃষ্ট হতে পারে।

অস্বাভাবিক যোগাযোগকারী ফিডব্যাকঃ ত্রুটি কোড E36 সম্ভাব্য যোগাযোগকারী ক্ষতি, খারাপ যোগাযোগকারী যোগাযোগ, বা যোগাযোগকারী ফিডব্যাক সার্কিটের ত্রুটি নির্দেশ করে।
অস্বাভাবিক ব্রেক ফিডব্যাকঃ ত্রুটি কোড E37 সম্ভাব্য ব্রেক সুইচ ব্যর্থতা, ব্রেক কয়েল ক্ষতি, বা ব্রেক ফিডব্যাক সার্কিট সঙ্গে একটি সমস্যা নির্দেশ করে।
অস্বাভাবিক নিয়ামক ঘোরানো এনকোডার সংকেতঃ ত্রুটি কোড E38, ত্রুটি কোড E17 এবং E20 এর অনুরূপ, এনকোডার সম্পর্কিত উপাদান বা সার্কিটগুলির সাথে সম্ভাব্য সমস্যা নির্দেশ করে।
মোটর ওভারহিটঃ ত্রুটি কোড E39 মোটর তাপ অপচয়, দীর্ঘস্থায়ী উচ্চ লোড অপারেশন, বা মোটর অভ্যন্তরীণ windings একটি শর্ট সার্কিট সঙ্গে সম্ভাব্য সমস্যা নির্দেশ করে।
লিফট অপারেশন টাইমআউটঃ ত্রুটি কোড E40 লিফট অপারেশন চলাকালীন সম্ভাব্য অস্বাভাবিক প্রতিরোধ, একটি দরজা লক ব্যর্থতা, বা প্রধান নিয়ন্ত্রণ বোর্ড প্রোগ্রাম ত্রুটি নির্দেশ করে।
সুরক্ষা সার্কিটের সংযোগ বিচ্ছিন্নঃ ত্রুটি কোড E41 সুরক্ষা সার্কিটের একটি সুইচ (যেমন গতি সীমাবদ্ধকারী সুইচ বা সুরক্ষা ক্ল্যাম্প সুইচ) এর সম্ভাব্য সক্রিয়করণ নির্দেশ করে,সুরক্ষা সার্কিট রিলে যোগাযোগের ক্ষতি, অথবা নিরাপত্তা সার্কিট সার্কিটে শর্ট।
অপারেশন চলাকালীন দরজা লক সংযোগ বিচ্ছিন্নঃ ত্রুটি কোড E42 সম্ভাব্য ভুল দরজা ব্লেড অবস্থান, দরজা লক contactor এর খারাপ যোগাযোগ নির্দেশ করে,অথবা গাড়ির দরজার লক বা অবতরণ দরজার লক মধ্যে খারাপ যোগাযোগ. অপারেশন চলাকালীন উপরের সীমা সংকেতটি সংযোগ বিচ্ছিন্ন হয় (ত্রুটি কোড E43) । এটি একটি ত্রুটিযুক্ত উপরের সীমা সুইচ, ভুল ইনস্টলেশন অবস্থান, বা একটি ত্রুটিযুক্ত উপরের সীমা সংকেত সার্কিট নির্দেশ করতে পারে।
নিম্ন সীমা সংকেতটি অপারেশন চলাকালীন সংযোগ বিচ্ছিন্ন হয় (ত্রুটি কোড E44) । E43 এর মতো, এটি নিম্ন সীমা সুইচ উপাদান বা সার্কিট্রিতে সমস্যা নির্দেশ করে।
উপরের এবং নীচের বিলম্ব স্যুইচগুলি সংযোগ বিচ্ছিন্ন (ত্রুটি কোড E45) । এটি বিলম্ব স্যুইচ ত্রুটি, ভুল ইনস্টলেশন অবস্থান,অথবা একটি ভাঙা বিলম্ব সুইচ সার্কিট.
