SULAB XAA25140AFB সমান্তরাল সিস্টেমের জন্য এলিভেটর আউটবাউন্ড ডিসপ্লে বোর্ড

আসল নতুন এলিভেটর লিফট পিসিবি অ্যাক্সেসরিজ লোপ ডিসপ্লে বোর্ড এলিভেটর আউটবাউন্ড ডিসপ্লে বোর্ড XAA25140AFB

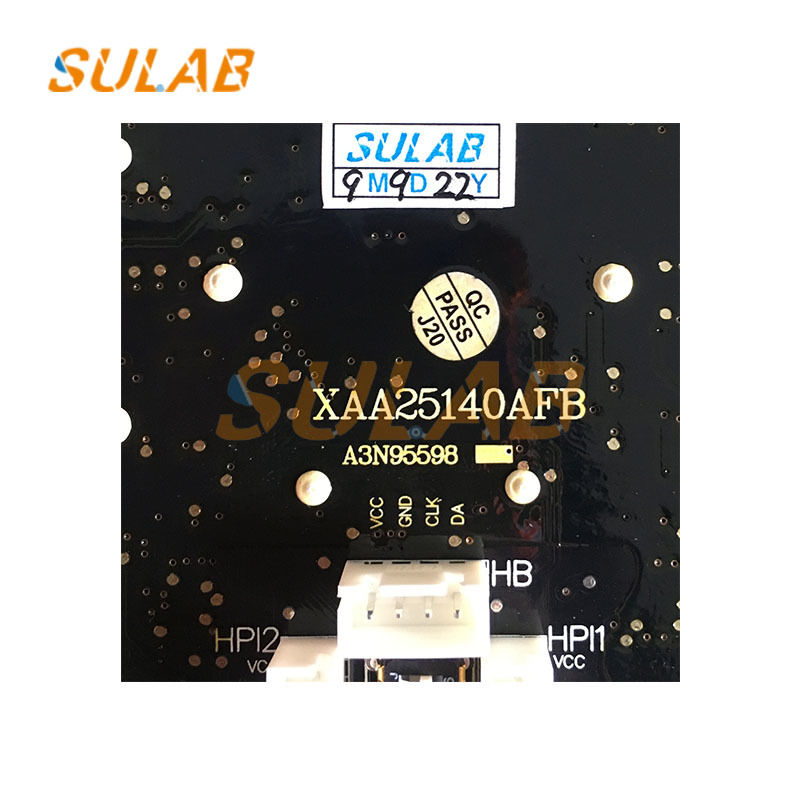

ব্র্যান্ড এবং মডেল: এই ডিসপ্লে প্যানেলটি OTIS ব্র্যান্ডের, মডেল XAA25140AFB, এবং এটি HBP16 সিরিজের হল কল ডিসপ্লে প্যানেলের অন্তর্ভুক্ত।
ব্যবহার: প্রধানত সমান্তরাল এলিভেটর সিস্টেমের জন্য উপযুক্ত, এটি এলিভেটর হলের দরজার বাইরে স্থাপন করা যেতে পারে, যা এলিভেটরের বর্তমান অবস্থা এবং ফ্লোরের অবস্থান সম্পর্কিত তথ্য প্রদর্শন করে এবং যাত্রীদের জন্য এলিভেটর কল করার জন্য একটি কল বোতাম সরবরাহ করে।
কার্যকরী বৈশিষ্ট্য: এটি যাত্রী কল বোতাম ইনপুটগুলির মাধ্যমে সংকেত গ্রহণ করে, একটি মাইক্রোকন্ট্রোলার (MCU) এর মাধ্যমে প্রক্রিয়া করে এবং একটি যোগাযোগ ইন্টারফেসের মাধ্যমে এলিভেটরের প্রধান কন্ট্রোলারে প্রেরণ করে। এটি বর্তমান এলিভেটরের ফ্লোর এবং ভ্রমণের দিকনির্দেশনার মতো তথ্য প্রদর্শনের জন্য প্রধান কন্ট্রোলারের কাছ থেকে ডেটা গ্রহণ করে।

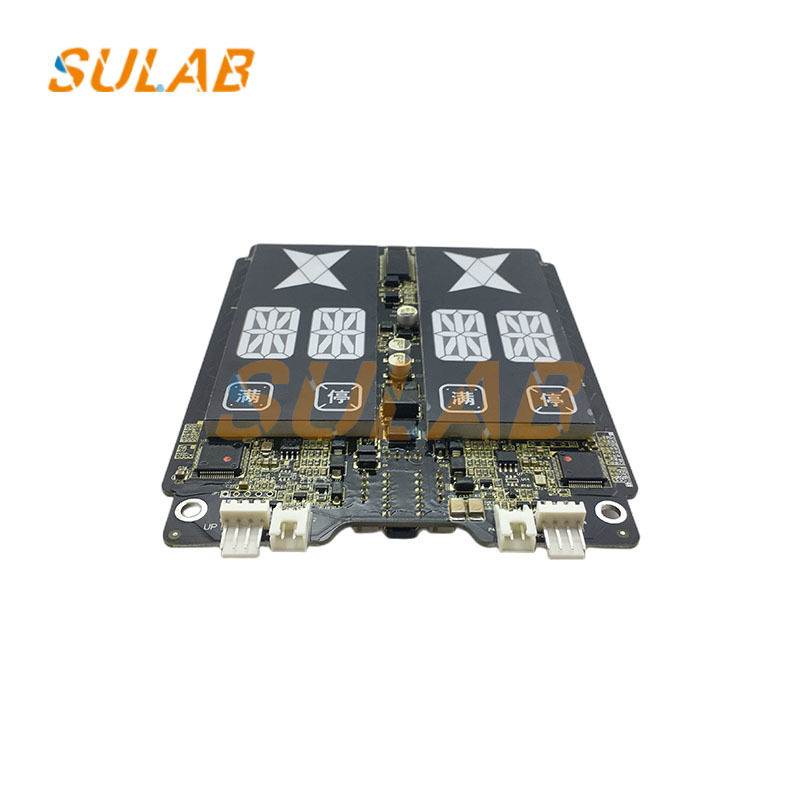

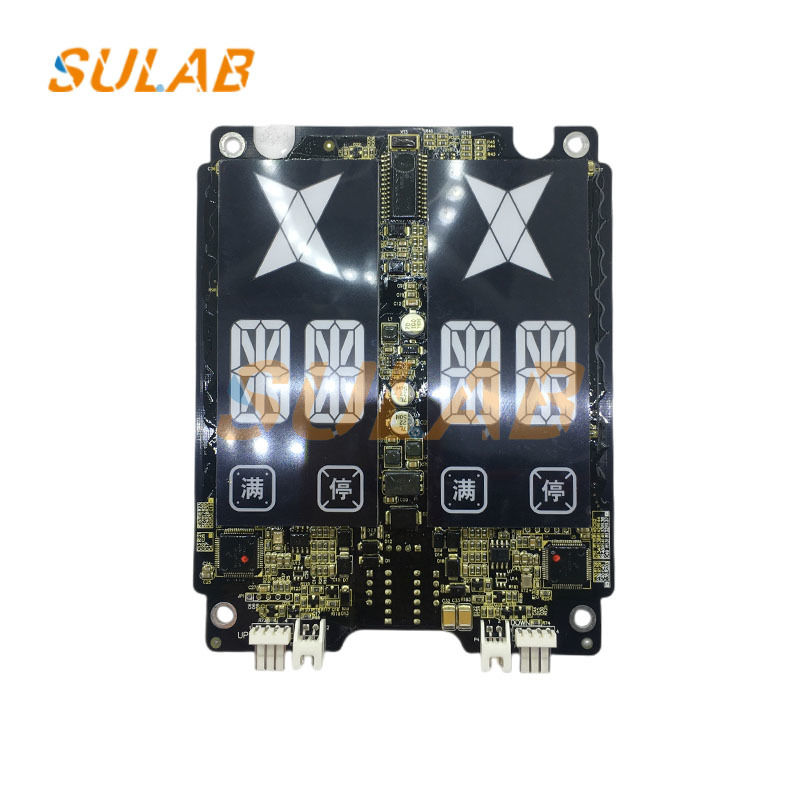

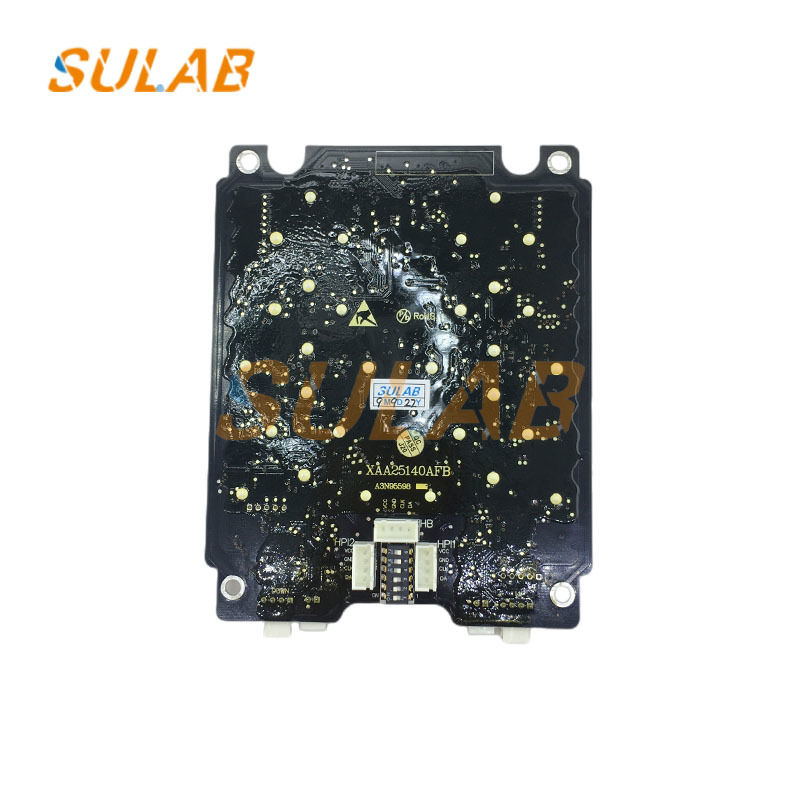

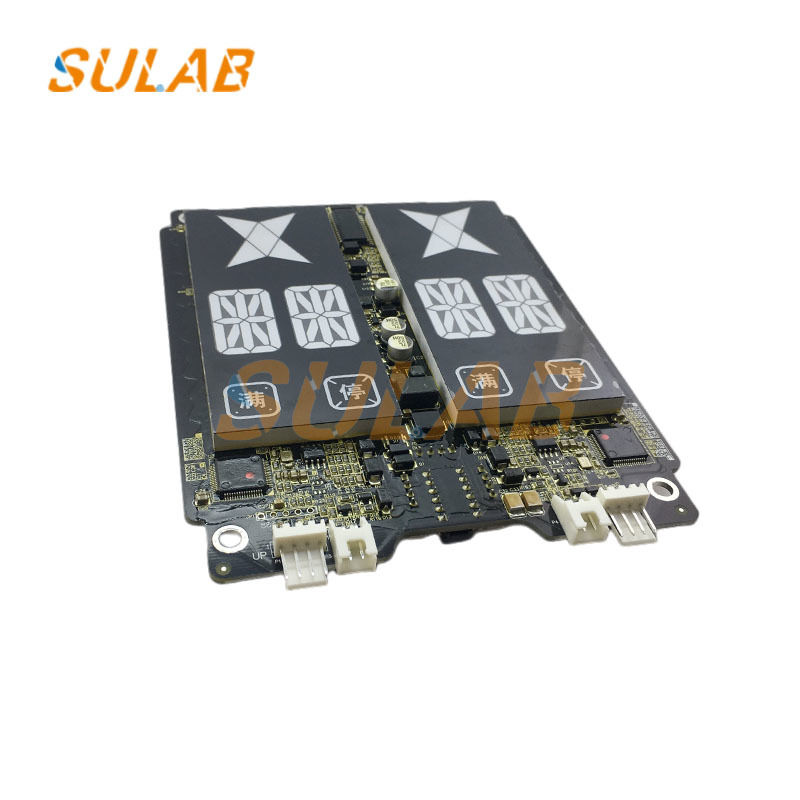

উপস্থিতি: ডিসপ্লে প্যানেলটি একটি কালো সার্কিট বোর্ড যাতে ফ্লোর নম্বর এবং দিকনির্দেশক তীর প্রদর্শনের জন্য একটি LED ডিজিটাল টিউব বা ডট ম্যাট্রিক্স ডিসপ্লে রয়েছে, সেইসাথে যাত্রী কর্তৃক চাপানো কল বোতাম এবং সংশ্লিষ্ট সার্কিট উপাদান রয়েছে।

প্রস্তুতি: নিশ্চিত করুন যে ইনস্টল করার জন্য এলিভেটর মডেলটি হল কল ডিসপ্লে প্যানেলের সাথে মিলে যায়। এটি এলিভেটরের অঙ্কন বা মডেল নম্বর তুলনা করে করা যেতে পারে। হল কল প্যানেল এবং এর আনুষাঙ্গিক জিনিসপত্র, যেমন স্ক্রু এবং ফাস্টেনার প্রস্তুত করুন। এছাড়াও একটি স্ক্রু ড্রাইভার এবং ইলেকট্রিক ড্রিলের মতো মৌলিক সরঞ্জাম, সেইসাথে একটি টেপ পরিমাপের মতো পরিমাপের সরঞ্জাম প্রস্তুত করুন। নিশ্চিত করুন যে এলিভেটর শ্যাফ্টটি এমন কোনো বাধা থেকে মুক্ত যা ইনস্টলেশনে বাধা দিতে পারে।
ইনস্টলেশন স্থান নির্ধারণ করুন: এলিভেটরের ডিজাইন অঙ্কন বা ইনস্টলেশন গাইড অনুসারে, হল কল প্যানেলটি সাধারণত এলিভেটর হলের দরজার পাশে, মাটি থেকে ১.২-১.৪ মিটার উপরে স্থাপন করা হয়, প্যানেলের প্রান্ত ল্যান্ডিং ডোর প্রান্ত থেকে ২০০- ৩০০ মিমি দূরে থাকে। গ্রুপ-নিয়ন্ত্রিত এলিভেটরের জন্য, কল প্যানেলটি দুটি এলিভেটরের মধ্যে স্থাপন করা উচিত। ব্যবহারযোগ্যতা, নিরাপত্তা এবং নান্দনিকতার কথা বিবেচনা করুন এবং সংঘর্ষ প্রবণ স্থানে ইনস্টলেশন করা এড়িয়ে চলুন।
প্রি-ড্রিলিং: হল কল প্যানেলের জন্য মাউন্টিং হোল চিহ্নিত করতে একটি পরিমাপের সরঞ্জাম ব্যবহার করুন, তারপর একটি ইলেকট্রিক ড্রিল দিয়ে প্রি-ড্রিল করুন। স্ক্রুগুলি নিরাপদে হল কল প্যানেল সুরক্ষিত করতে পারে তা নিশ্চিত করতে ছিদ্রের গভীরতা এবং ব্যাসের দিকে মনোযোগ দিন।
হল কল প্যানেল সুরক্ষিত করা: প্রি-ড্রিল করা ছিদ্রগুলিতে হল কল প্যানেল রাখুন এবং স্ক্রু দিয়ে সুরক্ষিত করুন। স্ক্রুগুলি শক্ত করার সময়, হল কল প্যানেলটি দেয়ালের সাথে লম্বভাবে রাখতে একটি লেভেল ব্যবহার করুন যাতে মসৃণ ইনস্টলেশন নিশ্চিত করা যায়।
সংযোগ তারের ব্যবস্থা: XAA25140AFB হল কল প্যানেলের জন্য একটি যোগাযোগ কেবল প্রয়োজন। স্থিতিশীল সংকেত ট্রান্সমিশন নিশ্চিত করতে আমরা ওটিস ডেডিকেটেড কমিউনিকেশন কেবল ব্যবহার করার পরামর্শ দিই। প্রস্তুতকারকের নির্দেশাবলী অনুসারে প্যানেলটি সঠিকভাবে সংযুক্ত করুন, নিশ্চিত করুন যে সংযোগকারীগুলি সুরক্ষিত এবং আলগা নয়। যদি হল কল প্যানেলের জন্য একটি বাহ্যিক বিদ্যুৎ সরবরাহ প্রয়োজন হয়, তাহলে পাওয়ার কেবলটি সংযুক্ত করুন। সংযোগ করার আগে সর্বদা এলিভেটরের বিদ্যুৎ সরবরাহ বিচ্ছিন্ন করুন এবং সঠিক নিরোধক নিশ্চিত করুন।
কার্যকরী পরীক্ষা: ইনস্টলেশনের পরে, এলিভেটরের বিদ্যুৎ সরবরাহ পুনরুদ্ধার করুন এবং একাধিক পরীক্ষা করুন। প্রতিক্রিয়া পরীক্ষা করতে আপ এবং ডাউন কল বোতাম টিপুন। এছাড়াও, ফ্লোর ডিসপ্লে সঠিকভাবে কাজ করছে কিনা এবং কোনো ত্রুটিপূর্ণ অ্যালার্ম আছে কিনা তা পরীক্ষা করুন। কোনো সমস্যা দেখা দিলে, অবিলম্বে তারের সমস্যা সমাধান করুন বা ইনস্টলেশন পদ্ধতিগুলি পুনরায় পরীক্ষা করুন।
