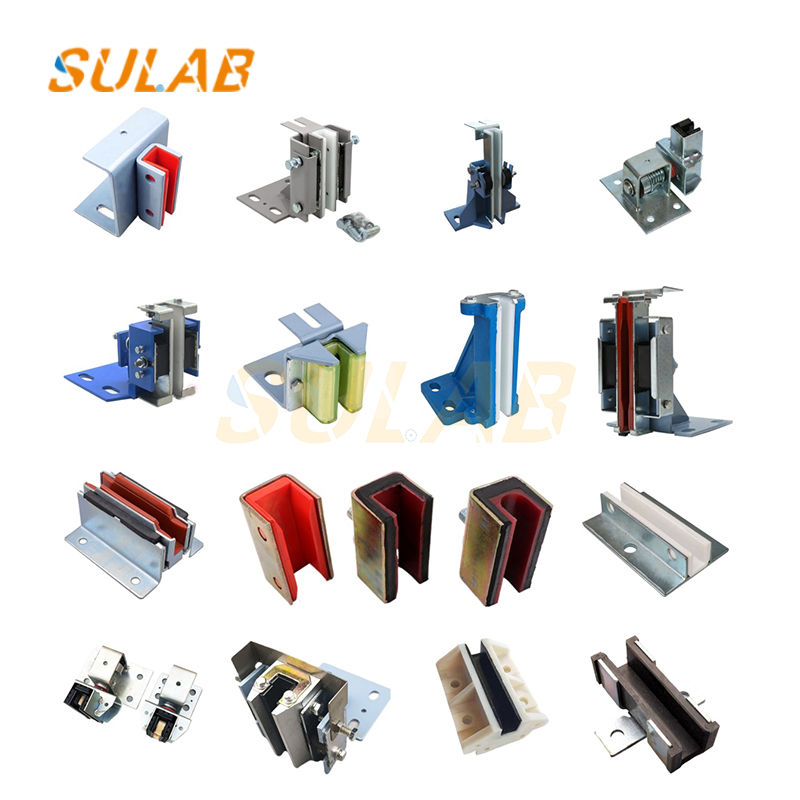

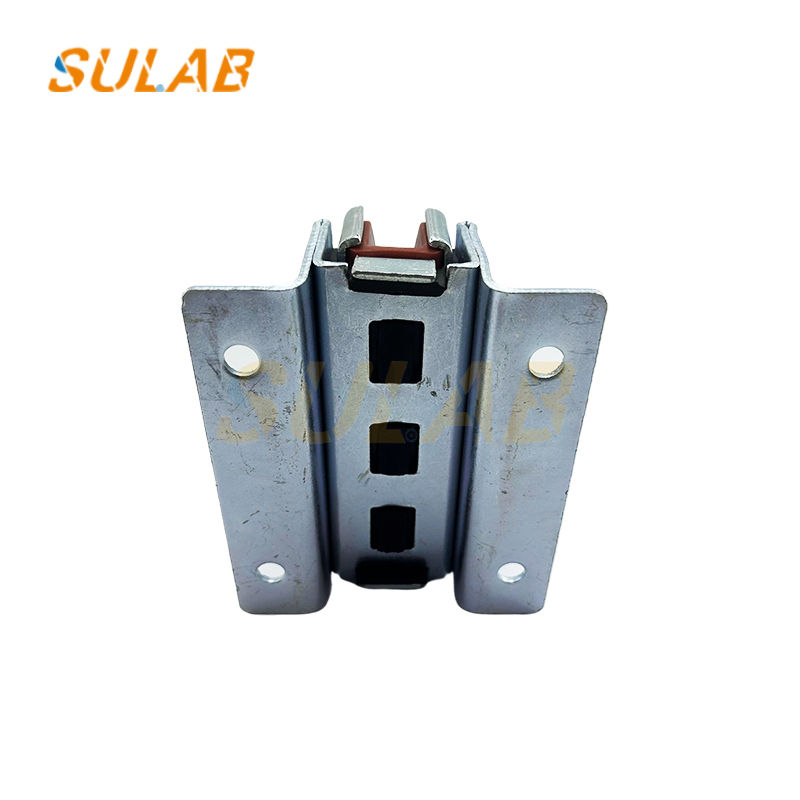

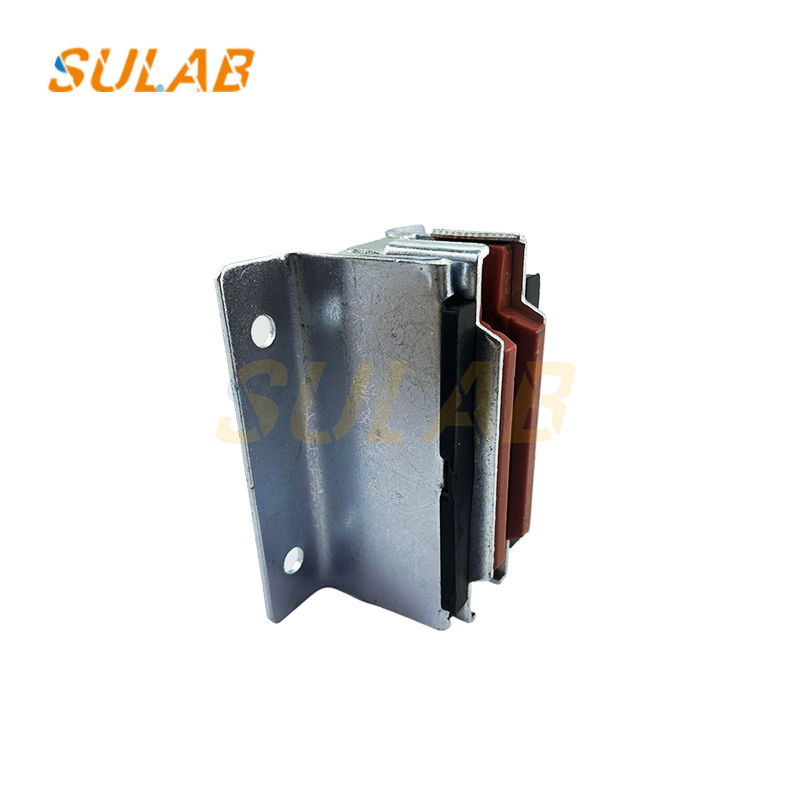

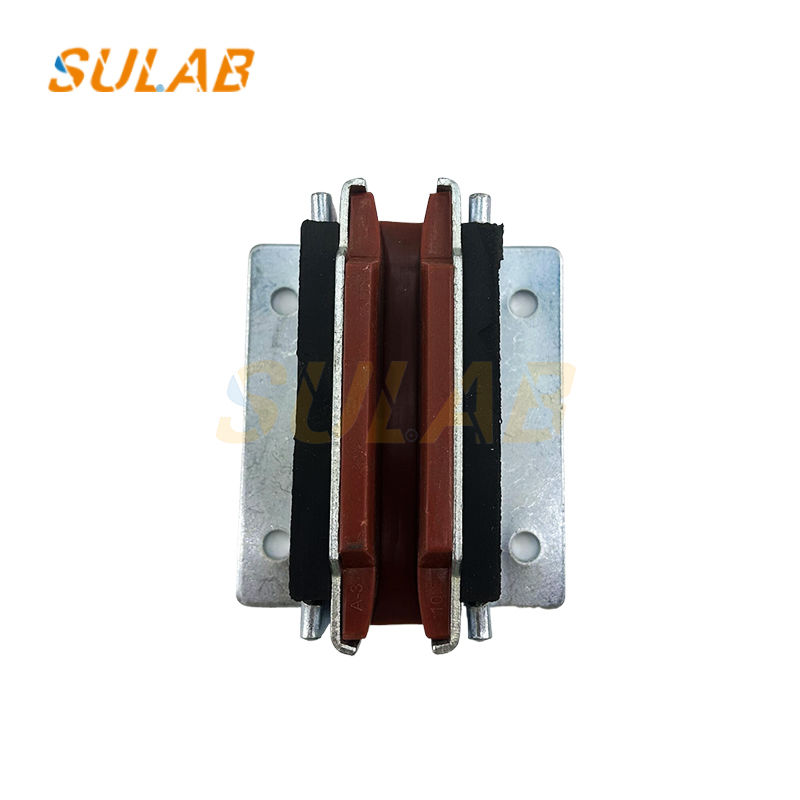

উচ্চ গুণমান নতুন লিফট কাউন্টারওয়েট গাইড জুতো লাইনার গাইড রেল গাইড জুতো কাউন্টারওয়েট গাইড জুতো

উচ্চ মানের নতুন লিফট কাউন্টারওয়েট গাইড জুতা লাইনার গাইড রেল গাইড জুতা কাউন্টারওয়েট গাইড জুতা

কাঠামোগত গঠন
স্থির আসনঃ প্রতিপক্ষের ফ্রেম সংযোগের জন্য ব্যবহৃত হয়, সাধারণত একটি নীচের প্লেট, জুতা আস্তরণের ফিক্সিং ফ্রেম ইত্যাদি দিয়ে সজ্জিত। নীচের প্লেটটি একটি ইউ আকৃতির নীচের প্লেট হতে পারে,যা গহ্বরযুক্ত গর্ত দিয়ে সজ্জিত এবং counterweight ফ্রেম সংযোগ করার জন্য একটি সমর্থন ফ্রেম. জুতোর আস্তরণের ফিক্সিং ফ্রেমটি নীচের প্লেটে ঝালাই করা হয় এবং জুতোর আস্তরণের ফিক্সিংয়ের জন্য ব্যবহৃত হয়।
জুতা আস্তরণেরঃ সাধারণত নাইলন বা পলিউরেথান উপাদান থেকে তৈরি, ভাল পরিধান প্রতিরোধের এবং শক শোষণ, তার আকৃতি এবং আকার গাইড রেল সঙ্গে মিলে যায়,জুতা আস্তরণের স্লিভ প্লেট জুতা আস্তরণের ফিক্সিং ফ্রেমের উপর আস্তরণ করা হয়, এবং কিছু জুতোর আস্তরণের সাথে সংলগ্ন রাবার স্প্রিংগুলিকে বিচ্ছিন্ন করার জন্য একটি ব্লকিং প্লেটও সরবরাহ করা হয়।
সংযোজকঃ জুতোর আস্তরণের এবং জুতোর আস্তরণের ফিক্সিং ফ্রেমের জন্য ব্যবহৃত হয়, জুতোর আস্তরণের ফিক্সিং ফ্রেমের মধ্য দিয়ে একটি নখ দিয়ে, জুতোর আস্তরণের আস্তরণের প্লেটের সাথে ফিট করে এমন একটি ফিটিং অংশ,এবং ফিক্সিং এর জন্য একটি stopper.

কার্যকরী নীতি
স্লাইডিং ঘর্ষণ নীতিঃ স্লাইডিং গাইড জুতা জুতা আস্তরণ গাইড রেল পৃষ্ঠের সাথে সরাসরি যোগাযোগ হয়। যখন প্রতিস্থাপন ওজন উপরে এবং নীচে সরানো হয়,জুতা আস্তরণের গাইড রেল বরাবর স্লাইড, এবং জুতোর আস্তরণের মধ্যে ঘর্ষণ এবং গাইড রেলের মধ্যে বিরোধী ওজনটির গতিপথ সীমাবদ্ধ করার জন্য ব্যবহৃত হয়, যাতে এটি গাইড রেলের উপর স্থিতিশীলভাবে চলতে পারে।
ইলাস্টিক বাফার নীতিঃ ইলাস্টিক স্লাইডিং গাইড জুতোর স্প্রিং বা রাবার স্প্রিং বাফারিং এবং শক শোষণে ভূমিকা পালন করে।যখন কাজ চলাকালীন কম্পন বা আঘাতের শিকার হয়, স্প্রিং বা রাবার স্প্রিং ইলাস্টিক বিকৃতির সম্মুখীন হবে, এই শক্তি শোষণ এবং হ্রাস, কম্পন এবং counterweight এর প্রভাব কমাতে, এবং অপারেশন মসৃণ করতে।
রোলিং ঘর্ষণ নীতিঃ রোলিং গাইড জুতা স্লাইডিং গাইড জুতা জুতা আস্তরণ প্রতিস্থাপন একটি বেলন ব্যবহার করে।রোলার স্প্রিং বলের কর্মের অধীনে গাইড রেলের সামনের এবং দুই পক্ষের সাথে যোগাযোগ করে এবং এটির সাথে সংযুক্ত থাকে. যখন প্রতিপক্ষের ওজন চলছে, রোলারটি গাইড রেলের উপর রোল করে, স্লাইডিং ঘর্ষণকে রোলিং ঘর্ষণের সাথে প্রতিস্থাপন করে, ঘর্ষণের ক্ষতি হ্রাস করে এবং অপারেশন চলাকালীন কম্পন এবং শব্দ হ্রাস করে।
