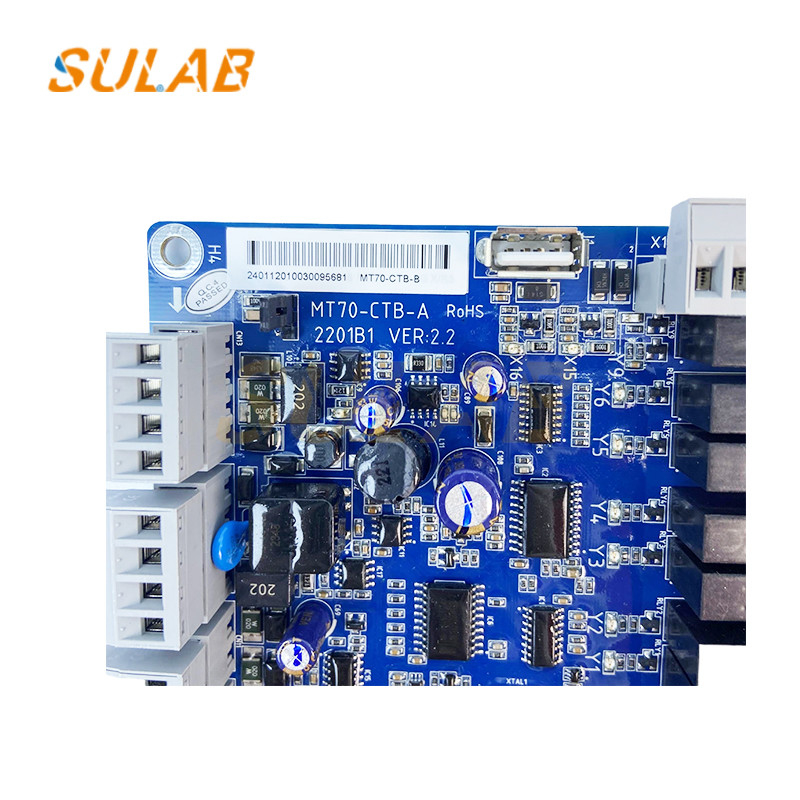

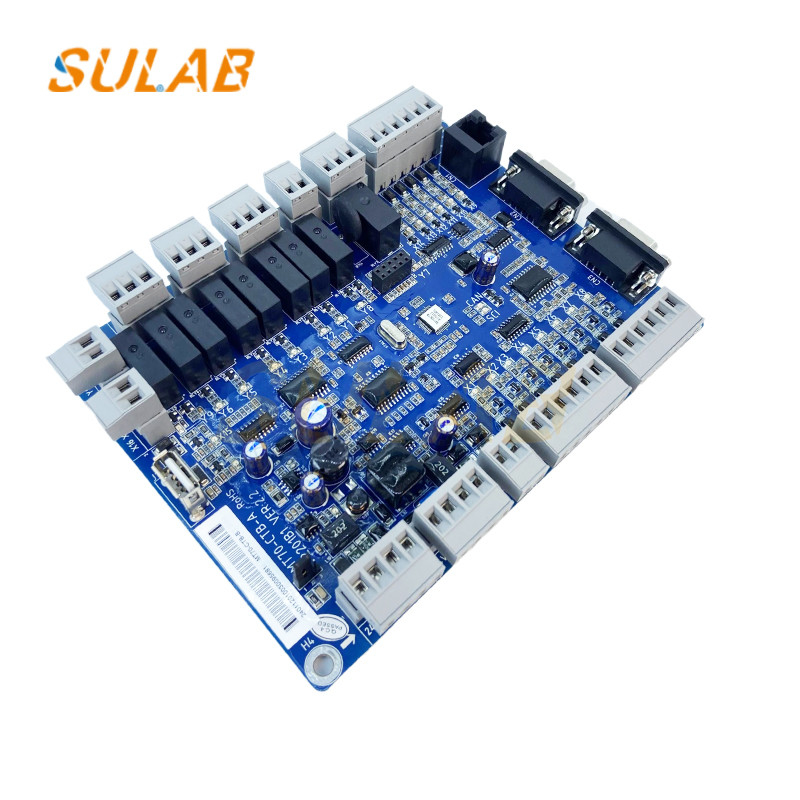

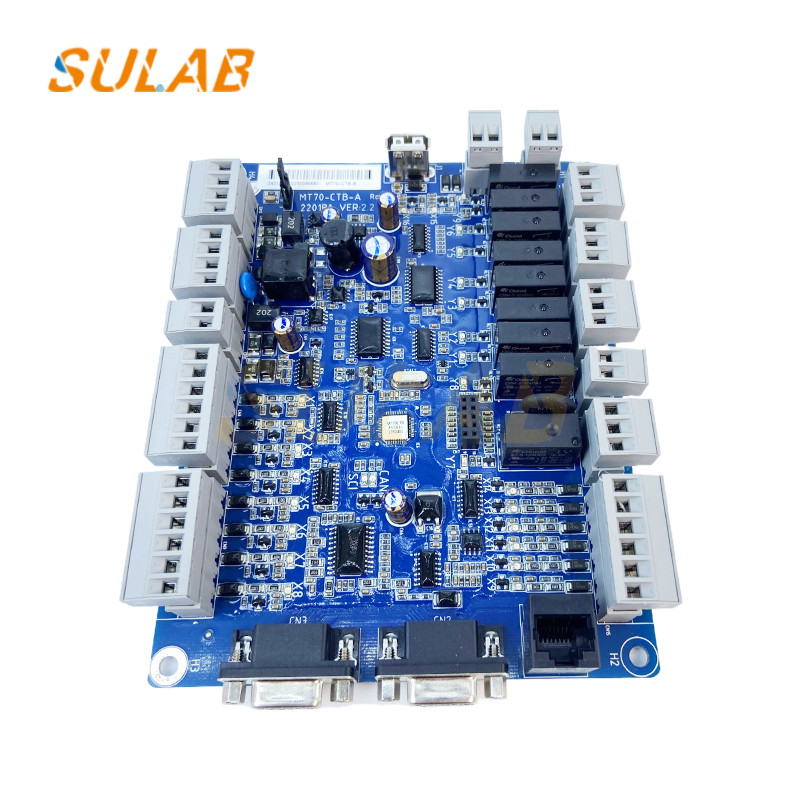

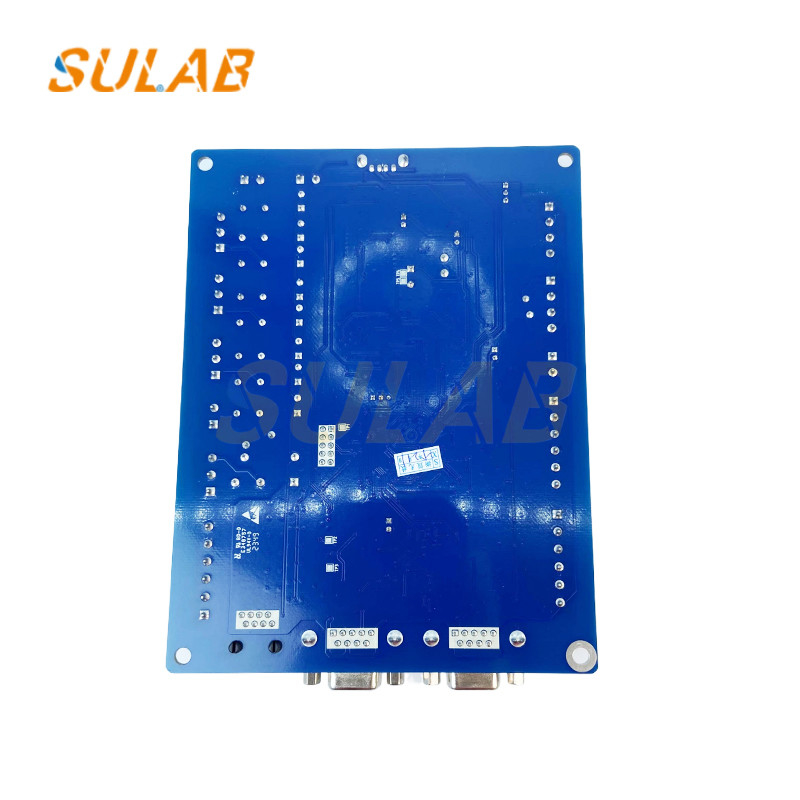

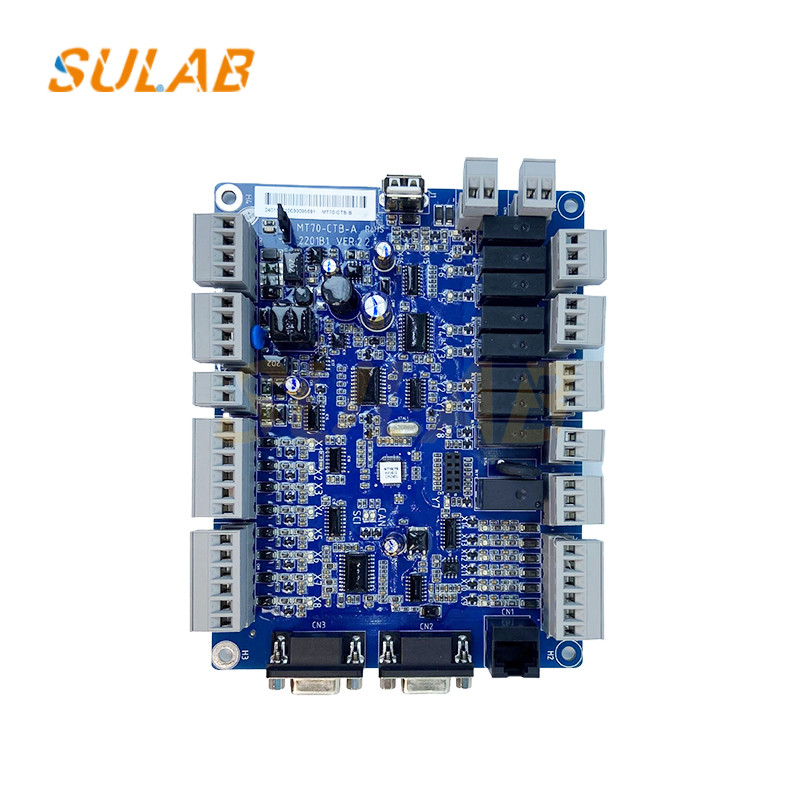

লিফট রিপেয়ার পার্টস বোর্ড নতুন ও মূল লিফট MT70-CTB-B এর জন্য

লিফট MT70-CTB-B লিফট রিপেয়ার পার্টস বোর্ডের জন্য নতুন এবং মূল

ফাংশনঃ
সিগন্যাল সংগ্রহ ও প্রেরণ
গাড়ির উপরে বিভিন্ন সুইচ থেকে ইনপুট সংকেত গ্রহণ করুন, যেমন হালকা পর্দা সংকেত, দরজা খোলার এবং বন্ধের সংকেত ইত্যাদি।এবং যোগাযোগ তারের মাধ্যমে প্রধান নিয়ন্ত্রণ বোর্ড এই সংকেত প্রেরণ, যাতে প্রধান কন্ট্রোল বোর্ড রিয়েল টাইমে লিফট গাড়ির অবস্থা বুঝতে পারে।
গাড়ির কমান্ড বোর্ডের সাথে যোগাযোগ করুন, বোতাম কমান্ড সংকেতগুলি গ্রহণ করুন, যেমন মেঝে কল কমান্ড, ড্রাইভার কমান্ড, আগুনের কমান্ড ইত্যাদি, এবং এই সংকেতগুলি প্রধান নিয়ন্ত্রণ বোর্ডে প্রেরণ করুন।
দরজা মেশিন নিয়ন্ত্রণ
প্রধান নিয়ন্ত্রণ বোর্ডের নির্দেশাবলী অনুযায়ী আউটপুট দরজা মেশিন খোলার এবং বন্ধ সংকেত, গাড়ির উপরে দরজা মেশিনের কর্ম নিয়ন্ত্রণ,এবং বুঝতে স্বাভাবিক খোলার এবং লিফট দরজা বন্ধ.
দরজা নিয়ন্ত্রণের মাধ্যমে সমর্থন, এবং সামনের এবং পিছনের দরজা সহ লিফটগুলির জন্য সংশ্লিষ্ট দরজা মেশিন নিয়ন্ত্রণ সম্পাদন করতে পারে।
সিগন্যাল আউটপুট এবং ডিসপ্লে ড্রাইভ

ইনস্টলেশনের পদক্ষেপ
অবস্থান এবং ফিক্সিংঃ লিফট ওয়াগনের কাঠামো এবং ইনস্টলেশন অঙ্কন অনুযায়ী গাড়ির শীর্ষ বোর্ডের ইনস্টলেশন অবস্থান নির্ধারণ করুন।গাড়ির উপরের বোর্ড সহজ তারের এবং সংযোগের জন্য কন্ট্রোল প্যানেল কাছাকাছি গাড়ির উপরে ইনস্টল করা উচিত. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
বৈদ্যুতিক সংযোগঃ
পাওয়ার সংযোগঃ লিফটের পাওয়ার লাইনটি গাড়ির শীর্ষ বোর্ডের সংশ্লিষ্ট পাওয়ার টার্মিনালে সংযুক্ত করুন। সাধারণত,গাড়ী উপরের বোর্ড 220V বা অন্য নির্দিষ্ট ভোল্টেজ একটি এসি পাওয়ার সাপ্লাই সংযুক্ত করা প্রয়োজন. নিশ্চিত করুন যে পাওয়ার লাইনটি সঠিকভাবে সংযুক্ত রয়েছে, ভাল যোগাযোগ রয়েছে এবং শর্ট সার্কিট এবং ফুটো দুর্ঘটনা প্রতিরোধের জন্য বিচ্ছিন্ন।
যোগাযোগ লাইন সংযোগঃ গাড়ির উপরের বোর্ড এবং লিফট প্রধান নিয়ন্ত্রণ বোর্ড, গাড়ির অপারেটিং প্যানেলের মধ্যে যোগাযোগ লাইন সংযোগ করুন,ফ্লোর স্টেশন কল বক্স এবং অন্যান্য সরঞ্জামএই লাইনগুলি সাধারণত বিশেষ যোগাযোগের তারগুলি ব্যবহার করে, যা অঙ্কন চিহ্ন অনুসারে সঠিকভাবে সংযুক্ত হয়,এবং নিশ্চিত করুন যে তারগুলি অন্য শক্তিশালী বিদ্যুৎ লাইনগুলির সাথে ক্রস হস্তক্ষেপ এড়াতে সুশৃঙ্খলভাবে স্থাপন করা হয়.
সেন্সর এবং actuator সংযোগঃ বিভিন্ন সেন্সর (যেমন হালকা পর্দা সেন্সর, দরজা মেশিন সীমা সুইচ, ইত্যাদি) এবং actuators (যেমন দরজা মেশিন নিয়ামক,আগমন ঘড়ি, ইত্যাদি) গাড়ির উপরের অংশে ইনস্টল করা হয় গাড়ির শীর্ষ বোর্ডের সংশ্লিষ্ট ইনপুট এবং আউটপুট টার্মিনালগুলিতে।সেন্সর সঠিকভাবে গাড়ির শীর্ষ বোর্ড থেকে সংকেত প্রেরণ করতে পারেন তা নিশ্চিত করার জন্য সংযোগ করার সময় ক্যাবলিং এর মেরুতা এবং সঠিকতা মনোযোগ দিন, এবং গাড়ির শীর্ষ বোর্ড কার্যকরভাবে actuator কর্ম নিয়ন্ত্রণ করতে পারেন।
তারের ব্যবস্থাঃ সমস্ত সংযুক্ত তার এবং তারের সাজান, তাদের বান্ডিল মধ্যে বাঁধুন,এবং লিফট অপারেশন চলাকালীন তারের এবং তারের কম্পন বা অন্যান্য উপাদানগুলির বিরুদ্ধে ঘষা থেকে রক্ষা করার জন্য তারের clamps বা তারের troughs সঙ্গে তাদের সংশোধনএকই সময়ে, নিশ্চিত করুন যে তারের ইনস্টলেশন লিফট ইনস্টলেশনের জন্য নিরাপত্তা স্পেসিফিকেশন এবং মান পূরণ করে,এবং কোন উন্মুক্ত তার বা unfixed তারের হতে হবে না.
