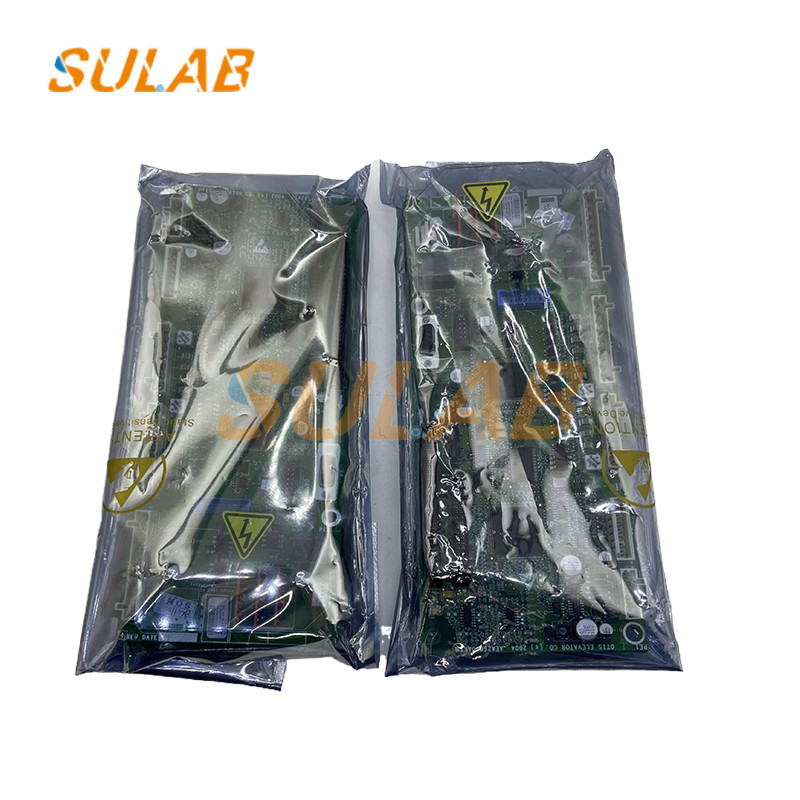

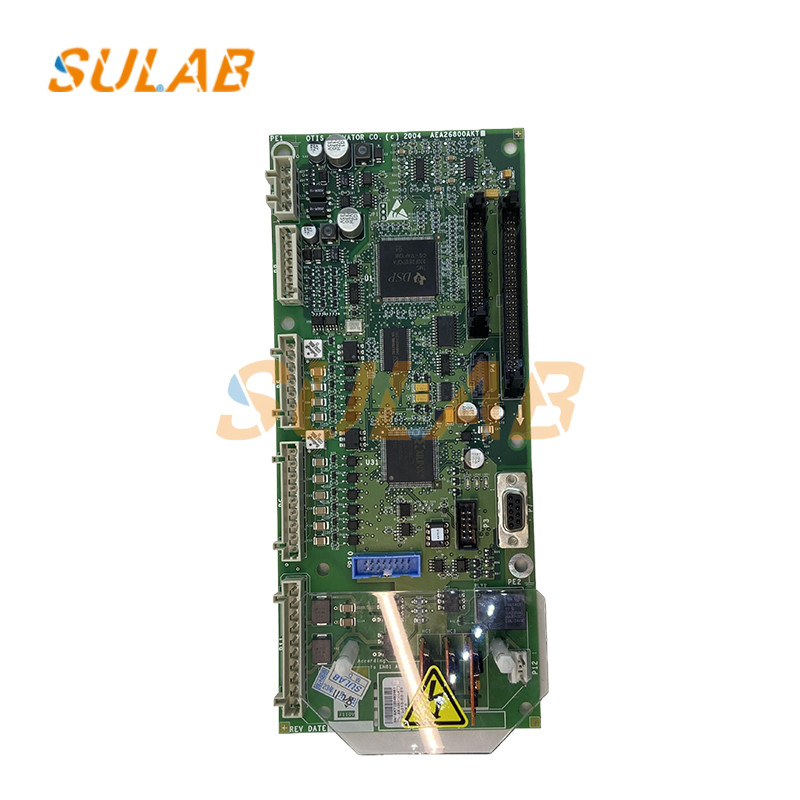

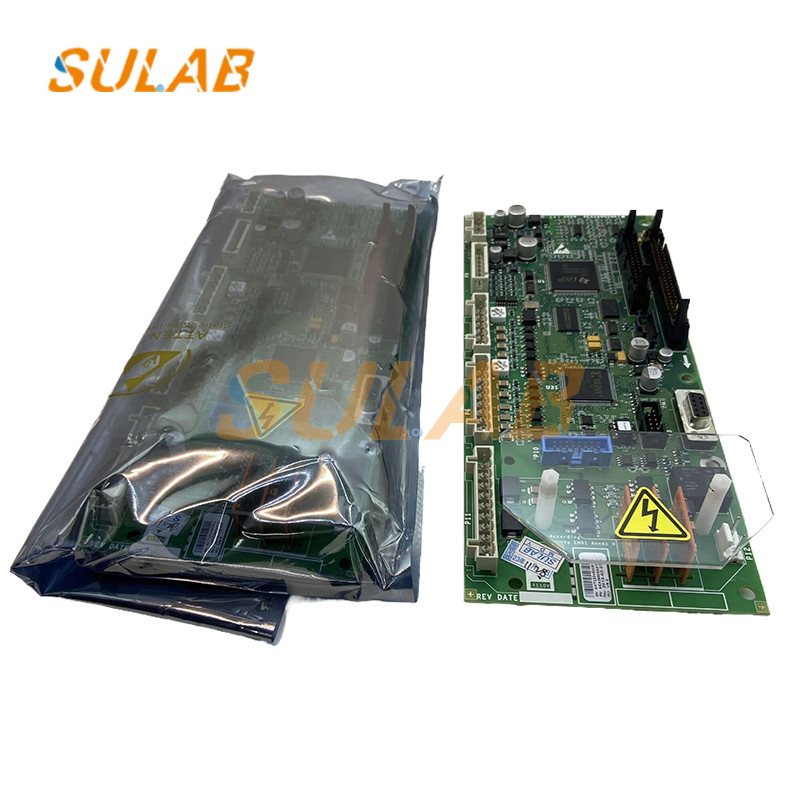

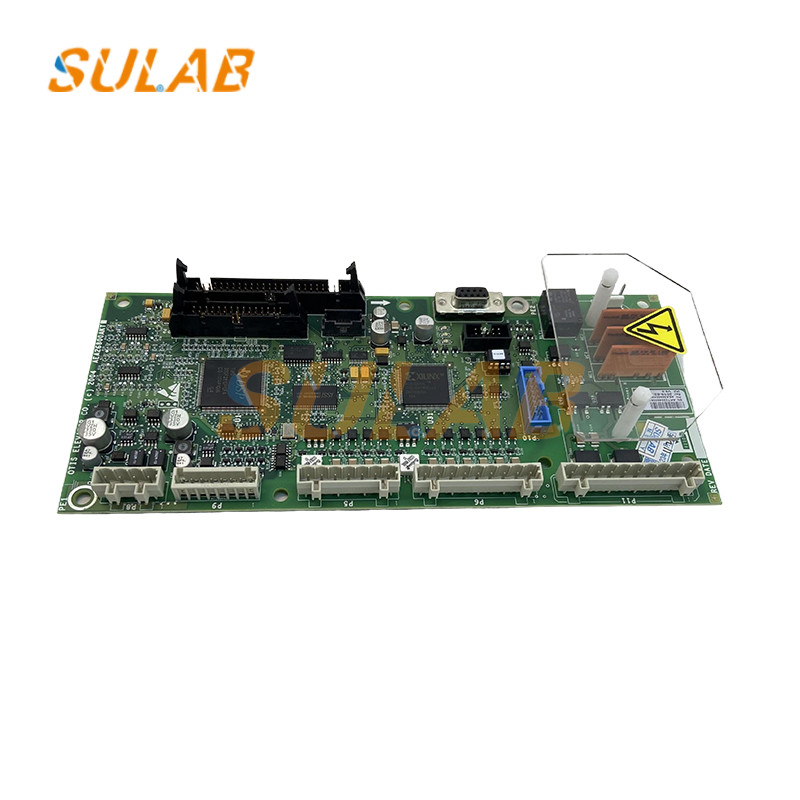

ওটিস লিফট রিপেয়ার পার্টস GGDCB ড্রাইভ প্রধান PCB বোর্ড ABA/ACA/AEA26800AKT1/ADA26800AKT2

বিস্তারিতওটিস লিফট রিপেয়ার পার্টস GGDCB ড্রাইভ প্রধান PCB বোর্ড ABA/ACA/AEA26800AKT1/ADA26800AKT2

ছবি ওটিস লিফট রিপেয়ার পার্টস GGDCB ড্রাইভ প্রধান PCB বোর্ড ABA/ACA/AEA26800AKT1/ADA26800AKT2

OTIS OVF30 ইনভার্টার হল প্রাথমিক OTIS লিফটের 300VF নিয়ন্ত্রণ ব্যবস্থায় সজ্জিত ইনভার্টার। এর দীর্ঘ সেবা জীবন (কমপক্ষে 10 বছর) এর কারণে,ইনভার্টার এর ABA26800XU1 (বা XU2) বোর্ডের ক্ষতির সম্ভাবনা তুলনামূলকভাবে বেশি. আমি অনেক ইনভার্টার মেরামত করেছি। এখন আমি আপনার সাথে ত্রুটিগুলি ভাগ করব যা সহজেই ক্ষতিগ্রস্থ হয় এবং খুঁজে পাওয়া কঠিন। যদি কোনও ত্রুটি থাকে তবে দয়া করে সেগুলি নির্দেশ করুন।

ত্রুটি ১ঃ পাওয়ার স্বাভাবিকভাবে চালু, ইনভার্টার প্রধান বোর্ড X04A প্রদর্শন করে, এবং এই বোর্ডের UDX লাইট চালু এবং বন্ধ করে রাখে। একই সময়ে, UDX রিলে টানতে থাকে,এবং BRK লাইট চালু নেই.

ত্রুটি পয়েন্টঃ এই ত্রুটিটি সাধারণত ড্রাইভার বোর্ডের আইজিবিটি ড্রাইভ সিগন্যাল সার্কিটের একটি সমস্যার কারণে হয়,যা সাধারণত R118-R124=499 ওহম প্রতিরোধকের প্রতিরোধের মানের বৃদ্ধি দ্বারা সৃষ্ট হয়খারাপ প্রতিরোধক প্রতিস্থাপন করে সমস্যা সমাধান করা যায়।

ত্রুটি ২ঃ পাওয়ার স্বাভাবিকভাবে চালু, ইনভার্টার মেইনবোর্ড প্রদর্শন X04A, রক্ষণাবেক্ষণ শুরু, এই বোর্ডে UDX আলো চালু এবং বন্ধ রাখে, যখন UDX রিলে টানতে রাখে,এবং BRK আলো আবার চালু এবং বন্ধ.

ত্রুটি পয়েন্টঃ এই ত্রুটি সাধারণত বর্তমান সনাক্তকরণ সার্কিটের বর্তমান নমুনা প্রতিরোধের প্রতিরোধের বৃদ্ধি দ্বারা সৃষ্ট হয়। যদি প্রতিরোধের R146, R149,R152 বৃদ্ধি, শুধু তাদের প্রতিস্থাপন.
