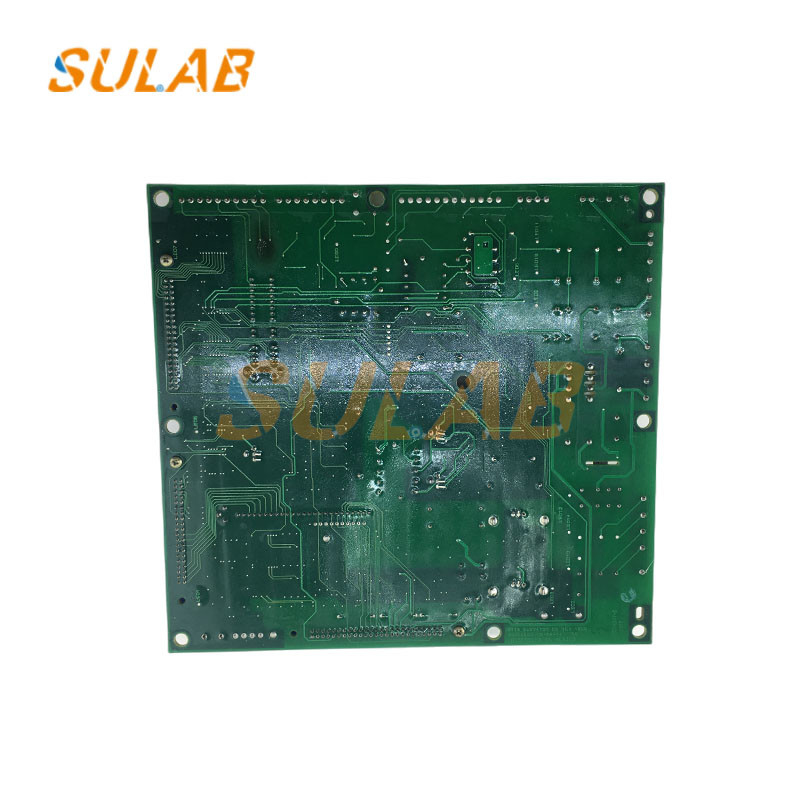

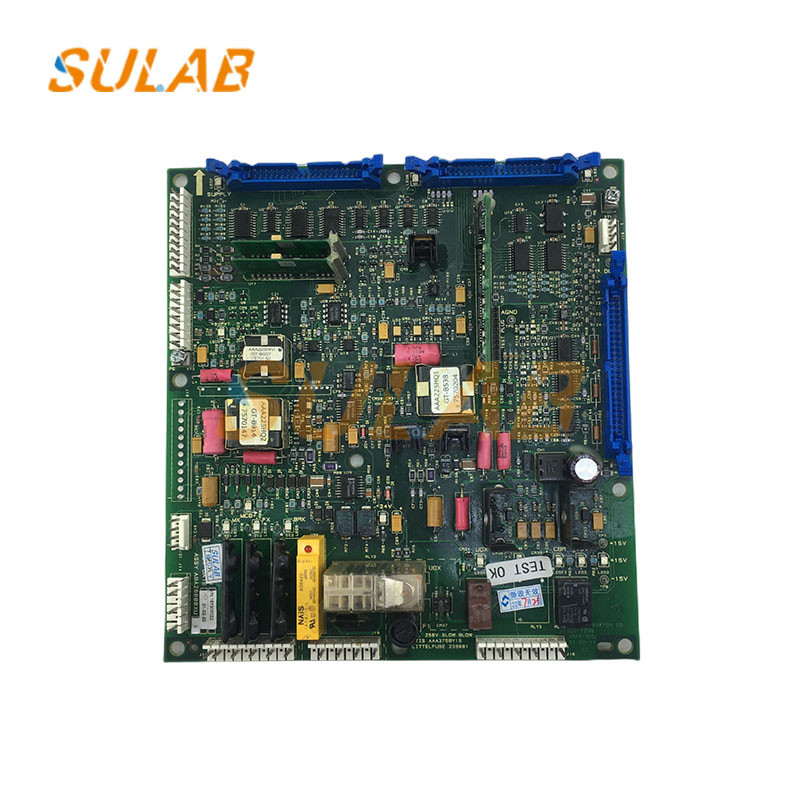

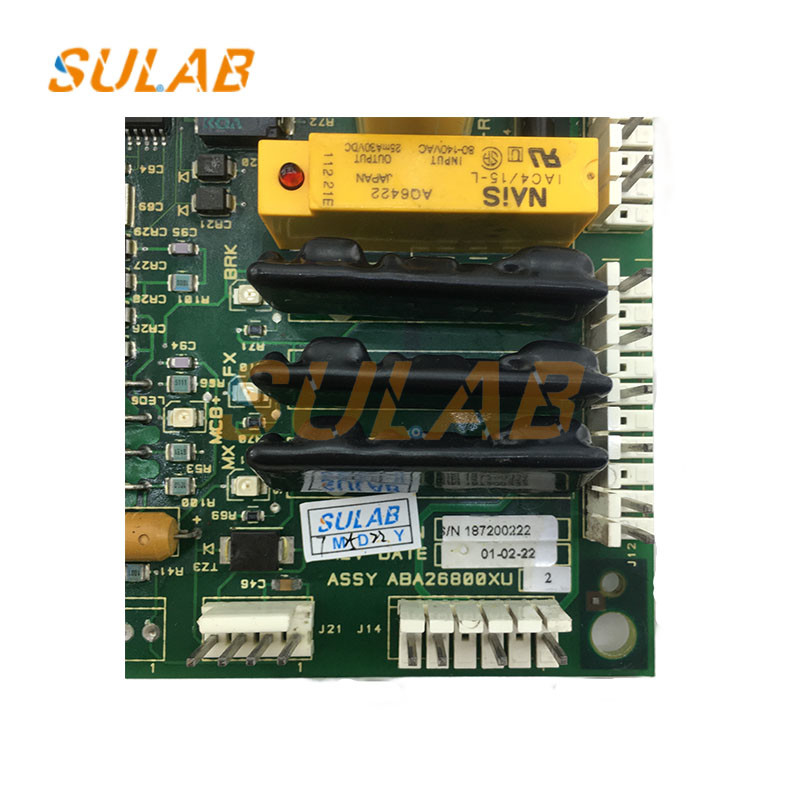

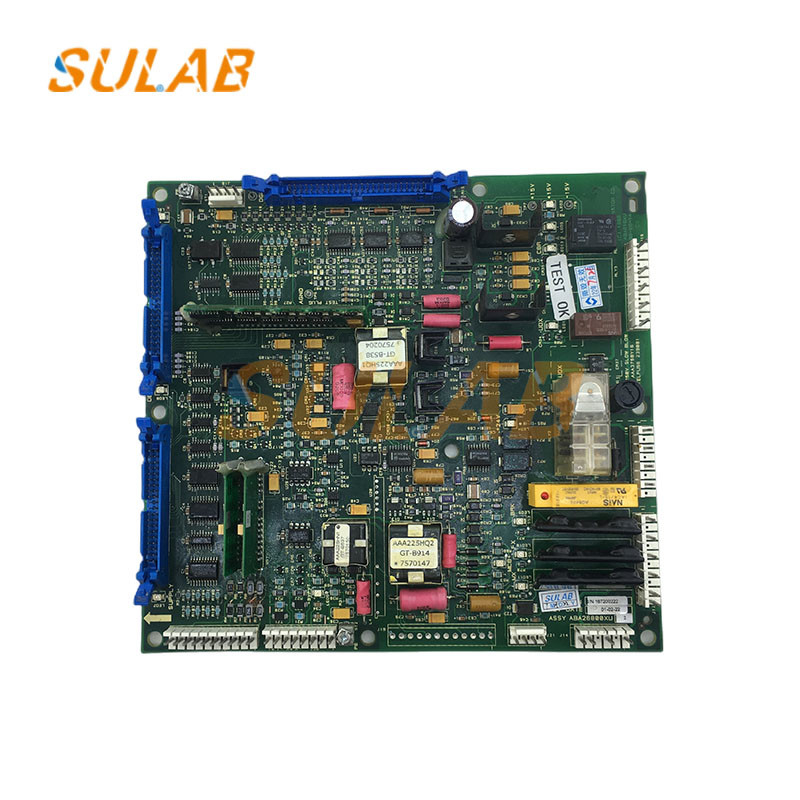

OTIS এলিভেটর লিফট OVF30 ড্রাইভ ইনভার্টার PCB বোর্ড ABA26800XU2 ABA26800XU1

 জন্য বিস্তারিতOTIS এলিভেটর লিফট OVF30 ড্রাইভ ইনভার্টার PCB বোর্ড ABA26800XU2 ABA26800XU1

জন্য ছবিOTIS এলিভেটর লিফট OVF30 ড্রাইভ ইনভার্টার PCB বোর্ড ABA26800XU2 ABA26800XU1

OVF30 বৈদ্যুতিন সংকেতের মেরু বদল হল একটি বৈদ্যুতিন সংকেতের মেরু বদল প্রাথমিক OTIS লিফটের 300VF নিয়ন্ত্রণ ব্যবস্থায় সজ্জিত।এর দীর্ঘ পরিষেবা জীবন (অন্তত 10 বছর) কারণে, বৈদ্যুতিন সংকেতের মেরু বদল এ ABA26800XU1 (বা XU2) বোর্ডের ক্ষতি হওয়ার সম্ভাবনা তুলনামূলকভাবে বেশি।আমি এটা মেরামত করেছি.এছাড়াও প্রচুর ফ্রিকোয়েন্সি কনভার্টার রয়েছে।এখন আমি আপনাদের সাথে সেই দোষগুলো শেয়ার করব যেগুলো ক্ষতি করা সহজ এবং খুঁজে পাওয়া সহজ নয়।যদি কোন ত্রুটি থাকে, অনুগ্রহ করে নির্দেশ করুন।
ত্রুটি 1: পাওয়ার স্বাভাবিক, বৈদ্যুতিন সংকেতের মেরু বদল এর প্রধান বোর্ড X04A প্রদর্শন করে, এবং রক্ষণাবেক্ষণ শুরু হয়।এই বোর্ডের UDX লাইট অন এবং অফ থাকে, এবং UDX রিলে টানতে থাকে এবং বন্ধ হতে থাকে এবং BRK লাইট চালু থাকে না।
ফল্ট পয়েন্ট: এই ত্রুটিটি সাধারণত ড্রাইভ বোর্ডে IGBT ড্রাইভ সিগন্যাল সার্কিটের সমস্যা দ্বারা সৃষ্ট হয়, সাধারণত R118-R124=499 ওহম প্রতিরোধকের প্রতিরোধের মান বৃদ্ধির কারণে এবং খারাপ প্রতিস্থাপনের মাধ্যমে সমস্যাটি সমাধান করা যেতে পারে। প্রতিরোধক
